Modulares Rahmensystem für multifunktionale Textilfassaden mit großem Gestaltungs- und Einsatzspektrum
Nachhaltiges Bauen bezieht zunehmend den gesamten Lebenszyklus von Gebäuden mit ein – der Anspruch an Funktionalität und Flexibilität von Fassaden steigt damit stetig. Mit dem modularen Rahmensystem für textile Schüco FACID Fassaden kann das äußere Erscheinungsbild eines Gebäudes ohne funktionelle Einschränkungen schnell und effizient an veränderte Anforderungen angepasst werden – ein wichtiger Meilenstein auf dem Weg zur transformativen Fassade.

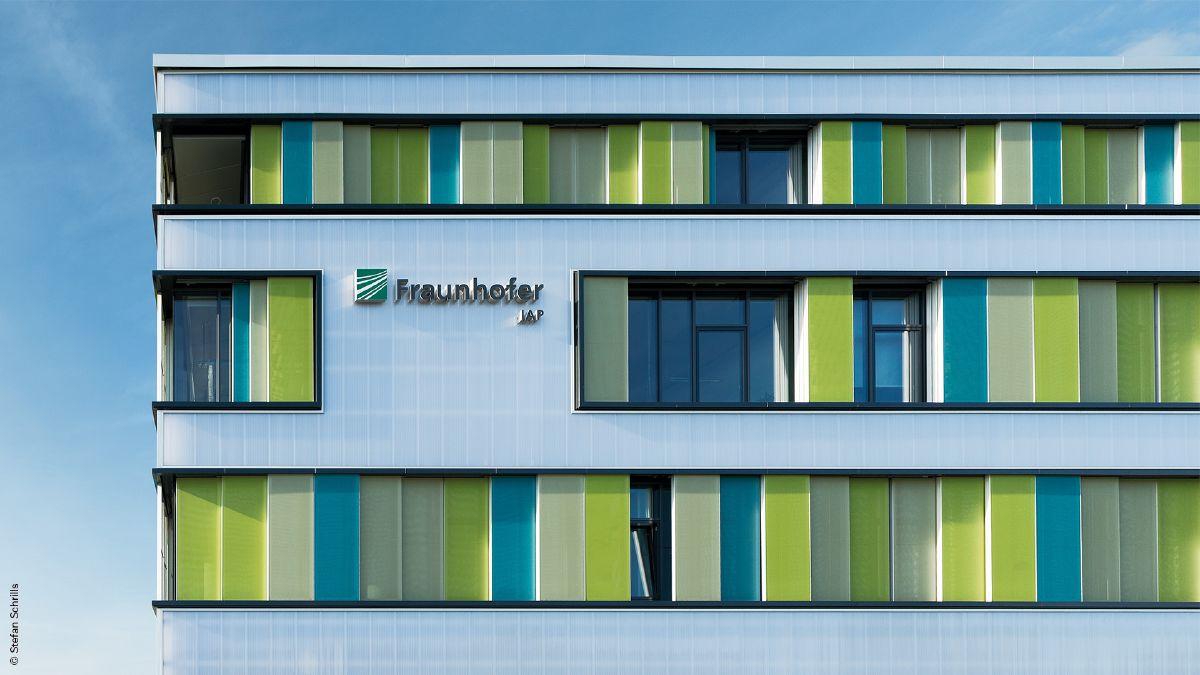

Ob als vorgehängte hinterlüftete Fassade, als zusätzliche dekorative Ebene oder als Kombinationsfassade – das modulare Rahmensystem der Schüco FACID M gewährleistet ein großes Gestaltungsspektrum durch digitale Bedruckbarkeit und attraktive Beleuchtungsszenarien. Je nach Anforderung und Gebäudetyp stehen unterschiedlichste Gewebematerialien zur Verfügung.
Weitere Vorteile des modularen und gut vormontierbaren Rahmens: hervorragende technische Eigenschaften, kombiniert mit Langlebigkeit und Multifunktionalität in der Anwendung.

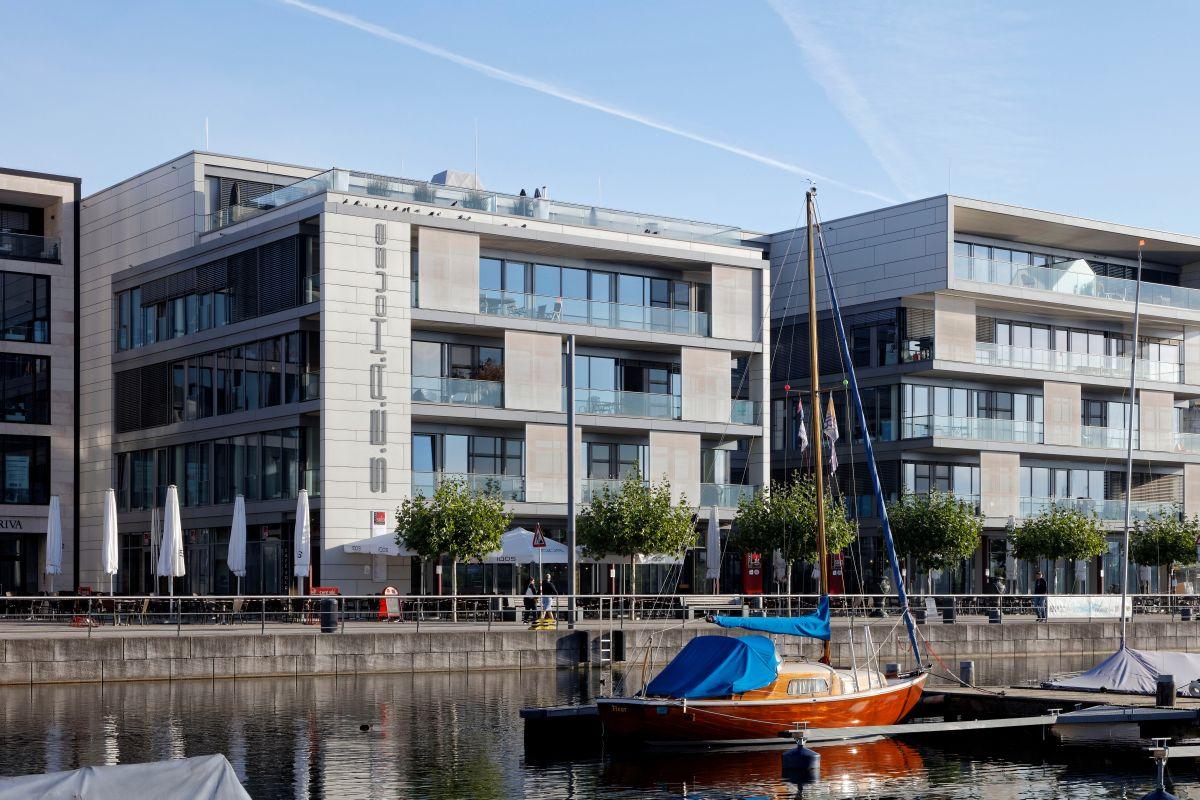

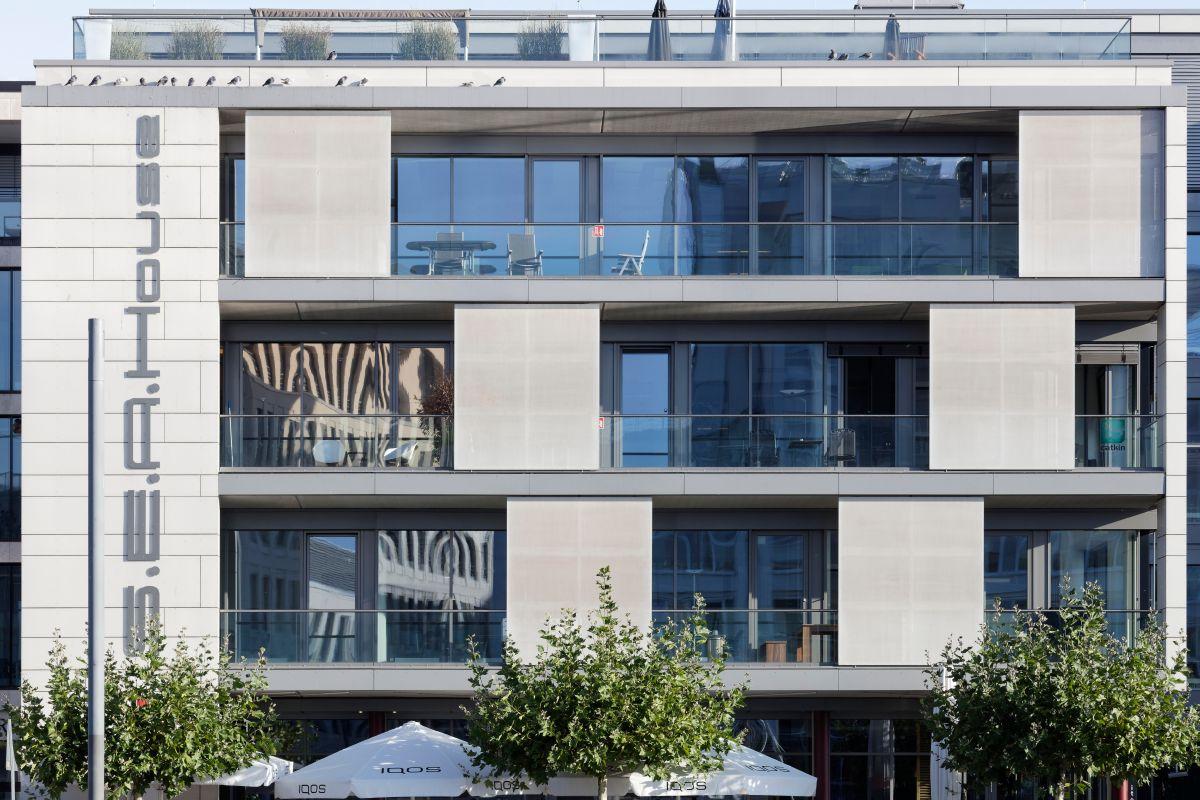

Systembeschreibung FACID M als vorgehangene hinterlüftete Fassade
Bei dem System FACID M handelt es sich um eine Gewebefassade, bei der das Gewebe umlaufend mit Aluminiumprofilen verspannt wird. Es werden selbstaussteifende Aluminiumrahmen mit Fassadengewebe verbaut.

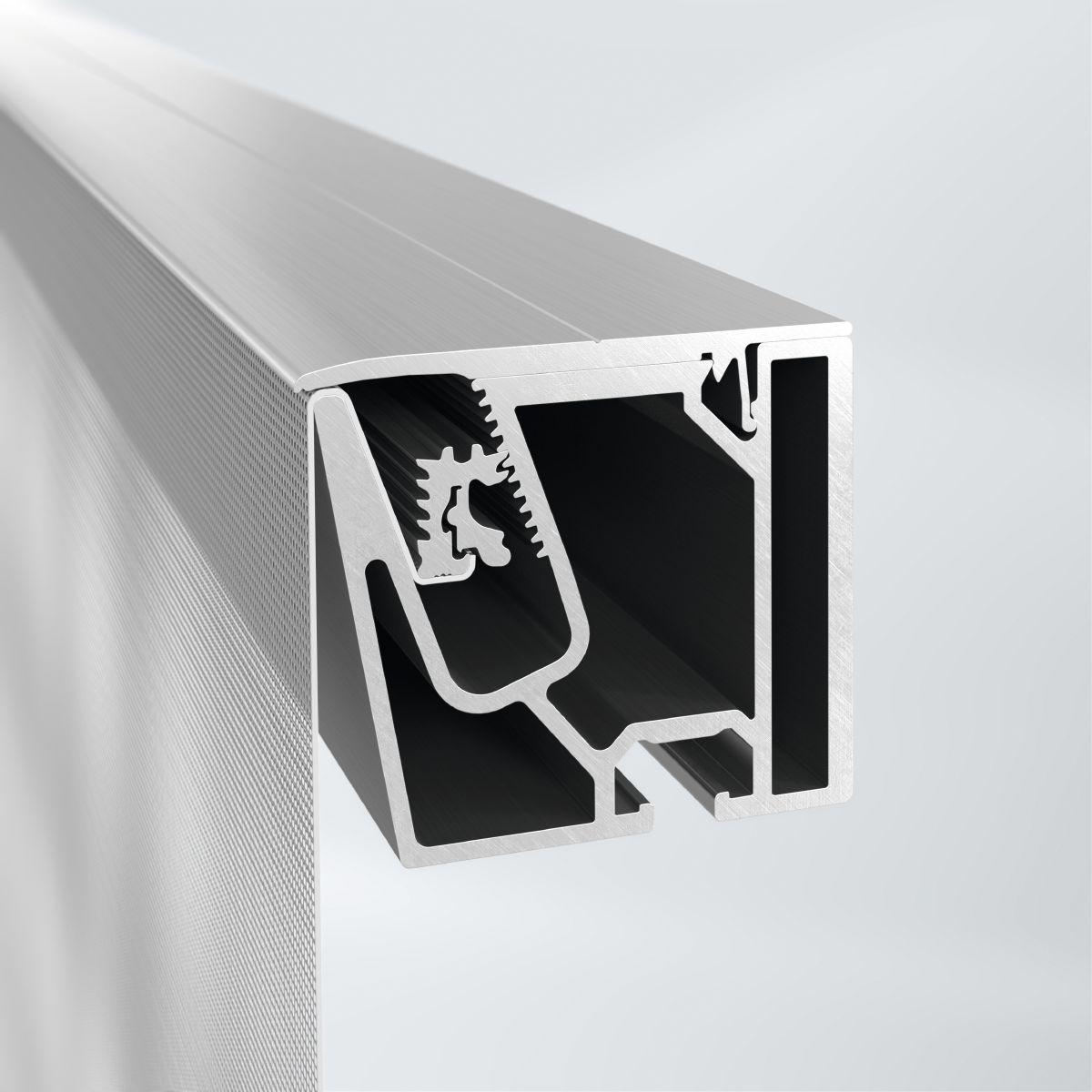

Das System besteht grundsätzlich aus stranggepressten Aluminiumgrundprofilen in denen dann ein von der Schüco International KG zugelassenes Fassadengewebe inklusive patentiertem Aluminiumtuchhalter zur Befestigung eingebracht wird. Die Spannkanäle in den Grundprofilen müssen mit Abdeckprofilen verschlossen werden.
Die Profile werden als fertig montierter und selbsttragender Rahmen z.B. mit Agraffen an der tragfähigen Gebäudeaußenwand montiert. Um ein zusammenziehen des Rahmens durch das Spannen des Gewebes zu verhindern, sind bei großen Rahmenformaten in einem Abstand von ca. 1,5m Aussteifungsprofile erforderlich.
Die wasserführende Ebene bildet eine diffusionsoffene, schlagregendichte und UV stabile Unterspannbahn, die vollflächig auf die Wärmedämmung und auf eine Unterkonstruktion aufgebracht wird. Vorgaben für die Anbringung der Unterkonstruktionen, der Wärmedämmung und der schlagregendichten Unterspannbahn sind von den jeweiligen Herstellern zu beziehen.
Das Verlegen der Rahmen kann horizontal, vertikal und auch diagonal auf der Fassade erfolgen. Beim Verlegen ist darauf zu achten, dass sich die Aluminiumprofile ausreichend ausdehnen können. Das FACID M System schreibt ein Gewebe Flächengewicht von mind. 400 g/m² vor. Grundsätzlich dürfen nur von der Schüco International KG getestete und für das System freigegebene Gewebe verwendet werden, da sonst keine Gewährleistungsansprüche geltend gemacht werden können.
Rahmenzusammenbau:
Mit Druckstreben ausgesteifte FACID M Rahmen können in der Werkstatt komplett inkl. Gewebe montiert werden. FACID M Rahmen ohne Druckstreben können in der Werkstatt vormontiert werden. Das Gewebe wird dann auf der Baustelle nach der Rahmenmontage an der Unterkonstruktion montiert.
Gewebekonfektion:
Um ein einheitliches Bild der Gewebefassade zu gewährleisten ist es notwendig, dass die Gewebe an einer Fassadenseite alle aus einer Produktionscharge des Gewebeherstellers stammen. Weiterhin ist beim Verlegen der Gewebefassade darauf zu achten, dass die Gewebe immer in gleicher Richtung montiert werden, d.h. die Abrollrichtung oder auch Kettrichtung des Gewebes muss immer gleich ausgerichtet sein.
Montage allgemeines:
Das ausführende Unternehmen hat vor der Anbringung der Aluminiumprofile und des Gewebes dafür Sorge zu tragen, dass die Wärmedämmung, die Unterkonstruktion und die Unterspannbahn ordnungsgemäß nach Herstellerangaben, Statik und dem aktuellen Stand der Technik montiert sind.
Die Gewebe können als Rollenware transportiert werden und sollten während des Transports gut gesichert sein damit es zu keinen Schäden kommt. Dabei kann das Gewebe z.B. auf Rollenkerne gebracht werden. Die Sichtseite des Gewebes sollte aus Gründen der Montageerleichterung unbedingt zum Kern hinzeigen. Weiterhin ist bei der Montage von PVC- Polyestergeweben und PTFE-Glasfasergeweben darauf zu achten, dass eine Montagetemperatur von +5°C nicht unterschritten wird, da die Gewebe unter +5°C zunehmend steifer werden, Knicke entstehen und eine Beschädigung des Gewebes nicht auszuschließen ist.
Prinzipiell ist die Montage vom Gerüst und vom Hubsteiger bzw. Scherenbühne aus möglich. Im Falle einer Gerüstmontage sollte das ausführende Unternehmen vorab die Gerüstankerpunkte mit in die Fassade einplanen.
Montage der FACID M Rahmen:
Die FACID M Grundprofile sind nach Vorgabe der maßgebenden Statik an der Unterkonstruktion, welche auf einer tragfähigen Gebäudefassade sitzt, zu befestigen. Gleit- und Festpunkte sind nach Statik zu berücksichtigen.
Montage der Abdeckprofile:
Alle Abdeckprofile sind mit selbstschneidenden V2A-Edelstahlschrauben in den Grundprofilen mit einem Schraubenabstand von maximal 1,50 m zu sichern. Dabei sollten die FACID Grundprofile vorgebohrt werden.
Die Schraubenköpfe können im Farbton der Abdeckprofile lackiert werden.
Beurteilung der Gewebespannung:
Nachdem ein Gewebe umlaufend gespannt worden ist, muss die Gewebefläche faltenfrei sein.
