Höchstwärmegedämmte Panorama Design Fassade mit integrierter Lösung für Ganzglasecken ohne Profile
Lichtdurchflutete Architektur mit maximaler Transparenz ohne Kompromisse: Das höchstwärmegedämmte Fassadensystem Schüco FWS 35 PD.SI (Panorama Design Super Insulated) bietet eine systemintegrierte Lösung, mit der Ganzglasecken ohne vertikale Pfostenprofile realisiert werden können, und ist passivhauszertifiziert. Das Ergebnis sind repräsentative Panorama Design Fassaden mit erstklassiger Optik und optimaler Sicht nach außen, die höchste Ansprüche im gehobenen Wohn- und Objektbau erfüllen.
Die Systemplattform der Pfosten-Riegel-Fassade bietet ein erweitertes Zubehörprogramm mit hoher Verarbeitungssicherheit, z. B. optisch dezente Anbindungskomponenten für Schüco Sonnenschutzsysteme sowie geprüfte Lösungen zur Einbruchhemmung.
Die Kombination verschiedener Schüco Panorama Design Systeme ermöglicht das ganzheitliche Seamless-Integration-Konzept für die gesamte Gebäudefassade. Seamless steht für die optisch nicht sichtbare Verbindung von Panorama Design Konstruktionen: Bei ebenem Profilübergang ohne Versatz wird das Schiebetürsystem Schüco ASS 77 PD in das Pfosten-Riegel-Fassadensystem Schüco FWS 35 PD.SI integriert. Beide Systeme sind mit sehr schmalen Profilansichtsbreiten ausgestattet, erreichen aber trotzdem eine hohe Wärmedämmung bis hin zu Passivhausniveau.

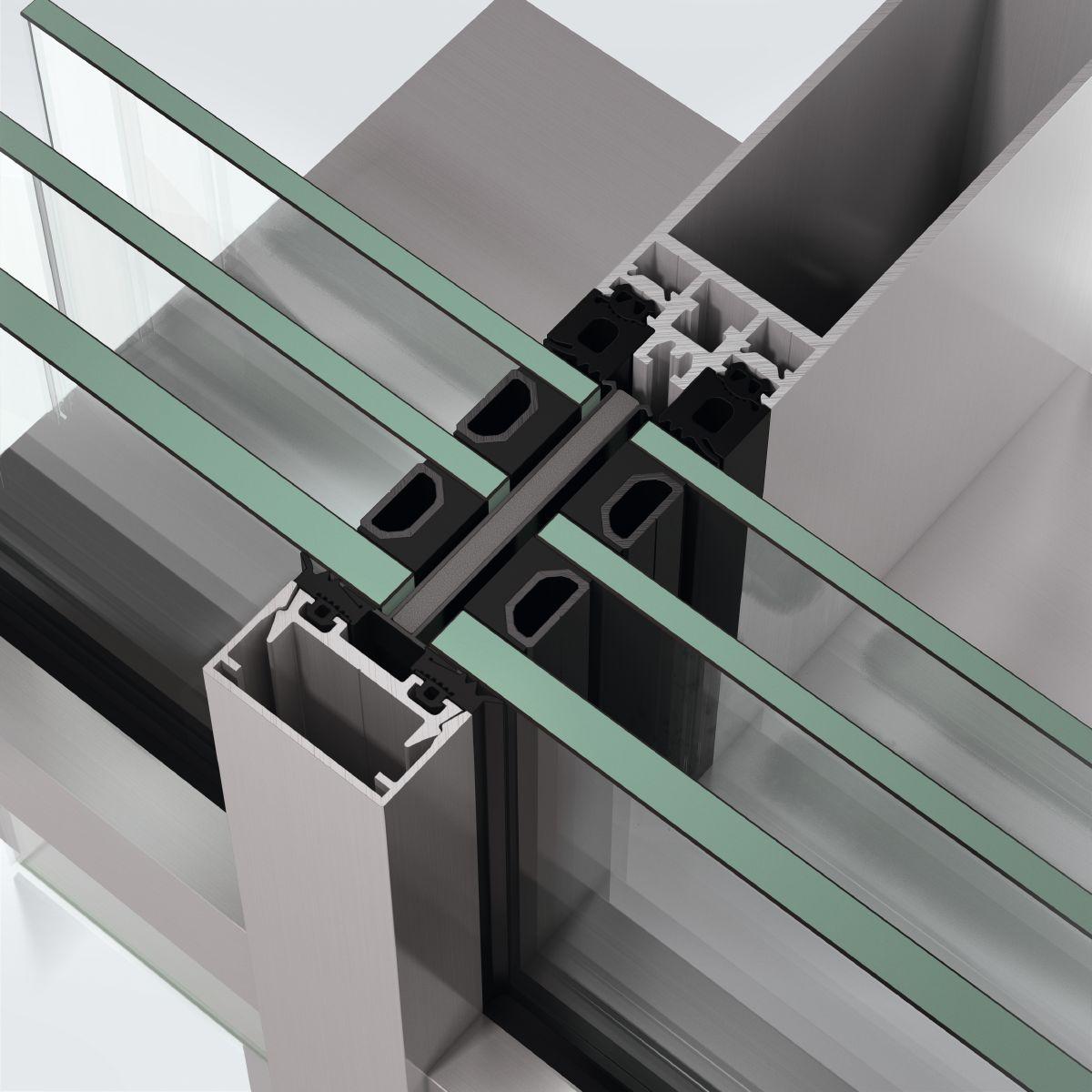

Schüco FWS 35 PD.SI, hochwärmegedämmtes selbsttragendes Aluminium Fassaden-System
als Pfosten-Riegel-Konstruktion mit einer inneren und äußeren Ansichtsbreite von 35 mm. Konstruktion für senkrechte, gerade Fassaden
Konstruktionsmerkmale:
Die Verbindung zwischen dem inneren Tragprofil und dem äußeren vorkonfektionierten Andruckprofil erfolgt mittels einer Befestigungseinheit mit Hammerkopfschraube. Zusätzlich ist ein spezieller SI Isolator bei der Verglasung einzubringen.
Der Isolator ist außen mit einer nach innen hoch reflektierenden Aluminiumkaschierung zur Verminderung der Wärmestrahlung auszuführen.
Tragwerk:
Das Tragwerk der Fassaden-Konstruktion besteht aus rechteckigen Mehrkammer-Hohlprofilen.
Die tragenden Profile sind raumseitig angeordnet.
Alle Profilkanten sind gerundet.
Die Riegelprofile werden ausgeklinkt und überlappen im Kreuzungspunkt den Pfosten, um eventuell auftretende Feuchtigkeit sicher abzuleiten.
Horizontale Stöße bei mehrgeschossigen Fassaden sind mit – zum System gehörenden – Einschieblinge! und Stoßstücken auszuführen.
Für vertikale Dehnungs- und Montagestöße sind entsprechende systemseitige Alu-Einschubprofile und Halbschalen sowie Dehnungsstoß-Dichtstücke einzusetzen.
Für Felder mit Geschosshohen großformatigen Verglasungen ist ein spezieller HD Systemriegel einzusetzen.
Die spezielle Profilgeometrie erlaubt das Einschieben von verzinkten Stahlrechteckprofilen zur Reduzierung der Verformung.
Das Profil ist jeweils so anzuordnen, dass die erforderliche Traggeometrie, im Bereich der Decken angeordnet ist.
Das Profil kann auch als Brüstungsriegel, zum Erstellen von innen Flächenbündig mit dem System ausgeführten, opaken Brüstungsausfachungen verwendet werden.
Zusätzlich sind einhängbare zweiteilige Kreuzglasträger einzusetzen.
Verglasung / Einsatzelemente:
Alle Glasscheiben – auch die der Einsatzelemente – sind in der gleichen Ebene angeordnet. Die raumseitigen Verglasungsdichtungen aus witterungsbeständigem schwarzem EPDM haben in den Pfosten und Riegeln ungleiche Bauhöhen (6 mm Versatz).
Außen werden Vorkonfektionierte Andruckprofile mit Dichtungen aus witterungsbeständigem schwarzem EPDM mit 5 mm Höhe angeordnet. Stoßbereiche (Pfosten/Riegel) sind mit Edelstahldichtblechen mit Moosgummi Auflagen auszuführen.
Verglasungstoleranzen:
Das Glas muss mit 1 mm Untermaß ausgeführt werden.
Die Glastoleranzen dürfen an den Glaskanten maximal -0,5 /+2,0 mm und in der Diagonalen maximal +/- 2,0 mm betragen.
Mindestanforderung für alle Isolierglasscheiben – Kantenqualität KGS (gesäumt).
Toleranzen der Isolierglasdicke
3-fach Verglasung -0,5 /+1,5mm
2-fach Verglasung -0,5 /+1,0 mm
Versatz der Einzelscheiben an der Standkante ▼ < 1,0 mm
Belüftung:
Die Falzgrundbelüftung sowie der Dampfdruckausgleich erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Pfostenfalz.
Profilansichtsbreiten:
Pfosten, Montagepfosten, Riegel 35 mm
Profilbautiefen:
Pfosten 105 mm
Riegel 110 mm
Deckschale (Pfosten) 20 mm
Deckschale (Riegel) 15 mm
