Leistungsstarke Pfosten-Riegel-Fassade für variantenreiche Lösungen in Stahloptik
Das Schüco Fassadensystem FWS 50 S (Steel) bietet hohe Flexibilität und attraktive Gestaltungsoptionen für Fassaden und Lichtdachbereiche in schlanker Stahloptik – inklusive optimierter Fertigungs- und Montageprozesse. Dank eines breitgefächerten Systemprogramms sind Lösungen für unterschiedlichste Anforderungen und Anwendungen realisierbar.
Eine transparente, profilintegrierte Brüstungssicherung fügt sich nahtlos und filigran in die äußere Stahlfassadenoptik ein. Die geforderte Absturzsicherheit bei geschosshohen Öffnungselementen und niedrigen Brüstungshöhen ist mit gleichbleibender Profilansichtsbreite und einem nicht unterbrochenen Profilverlauf umsetzbar.

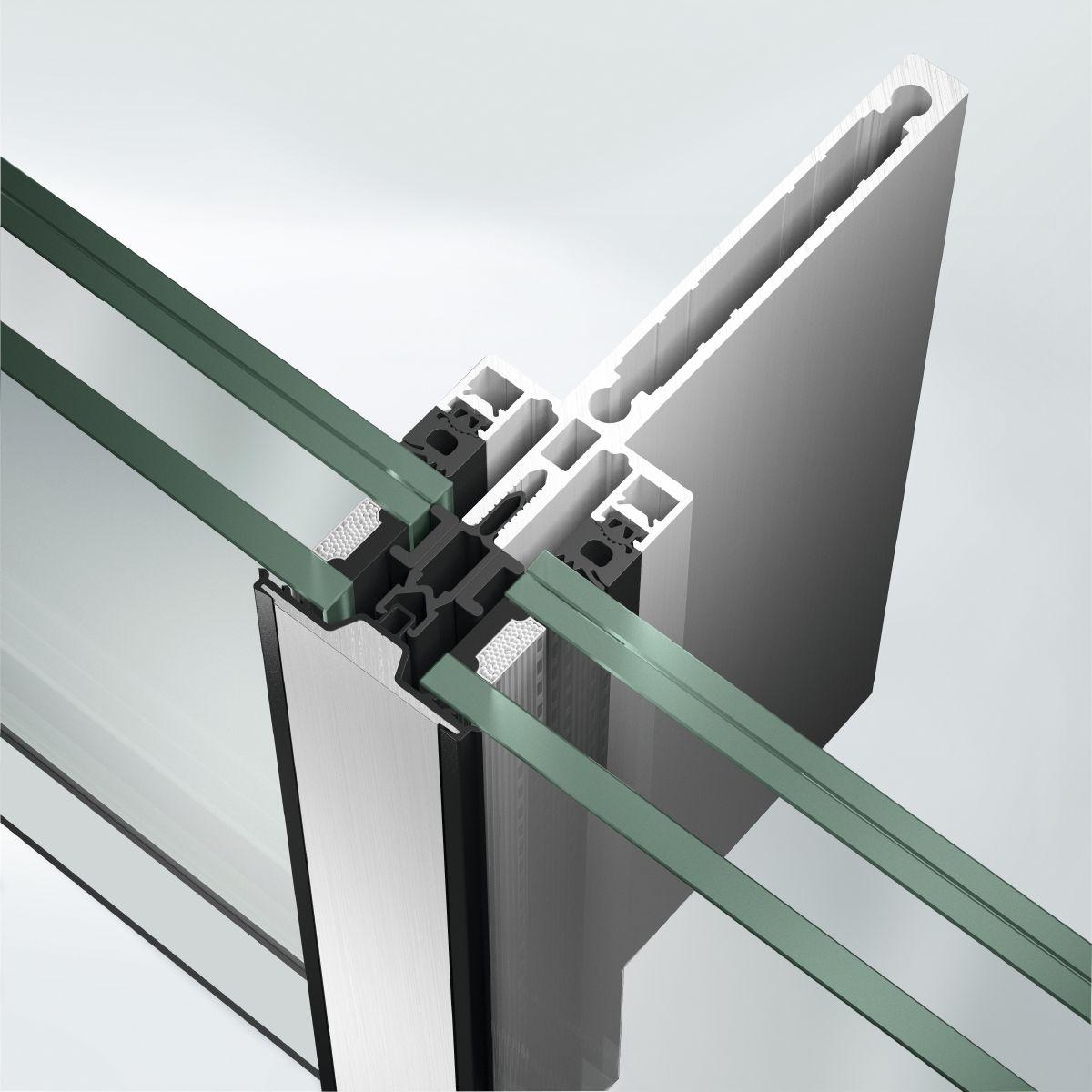

Tragprofile mit I- und T-Kontur sowie Glasandruckprofile in Stahl-U-Kontur mit sichtbarer Verschraubung ermöglichen die Ausführung von filigranen Pfosten-Riegel-Konstruktionen mit eleganter technischer Optik.
Systemoptimierte Bauteile gewährleisten die einfache und sichere Integration von elektrischen Komponenten, z. B. für automatisierte Schüco Tür- oder Sonnenschutzanlagen.
Schüco FWS 50 S, wärmegedämmtes selbsttragendes Aluminium Fassaden-System mit I / T-ähnlicher Profil-Geometrie
als Pfosten-Riegel-Konstruktion für mehrgeschossige Fassade
Konstruktionsmerkmale:
Die Konstruktion ist, entsprechend den Füllungsdicken, mit Aluminium-Andruckprofile von außen abzudichten.
Tragwerk:
Das Tragwerk der Fassaden-Konstruktion besteht aus rechteckigen Mehrkammer-Hohlprofilen.
Die tragenden Profile sind raumseitig angeordnet.
Alle Profilkanten sind gerundet.

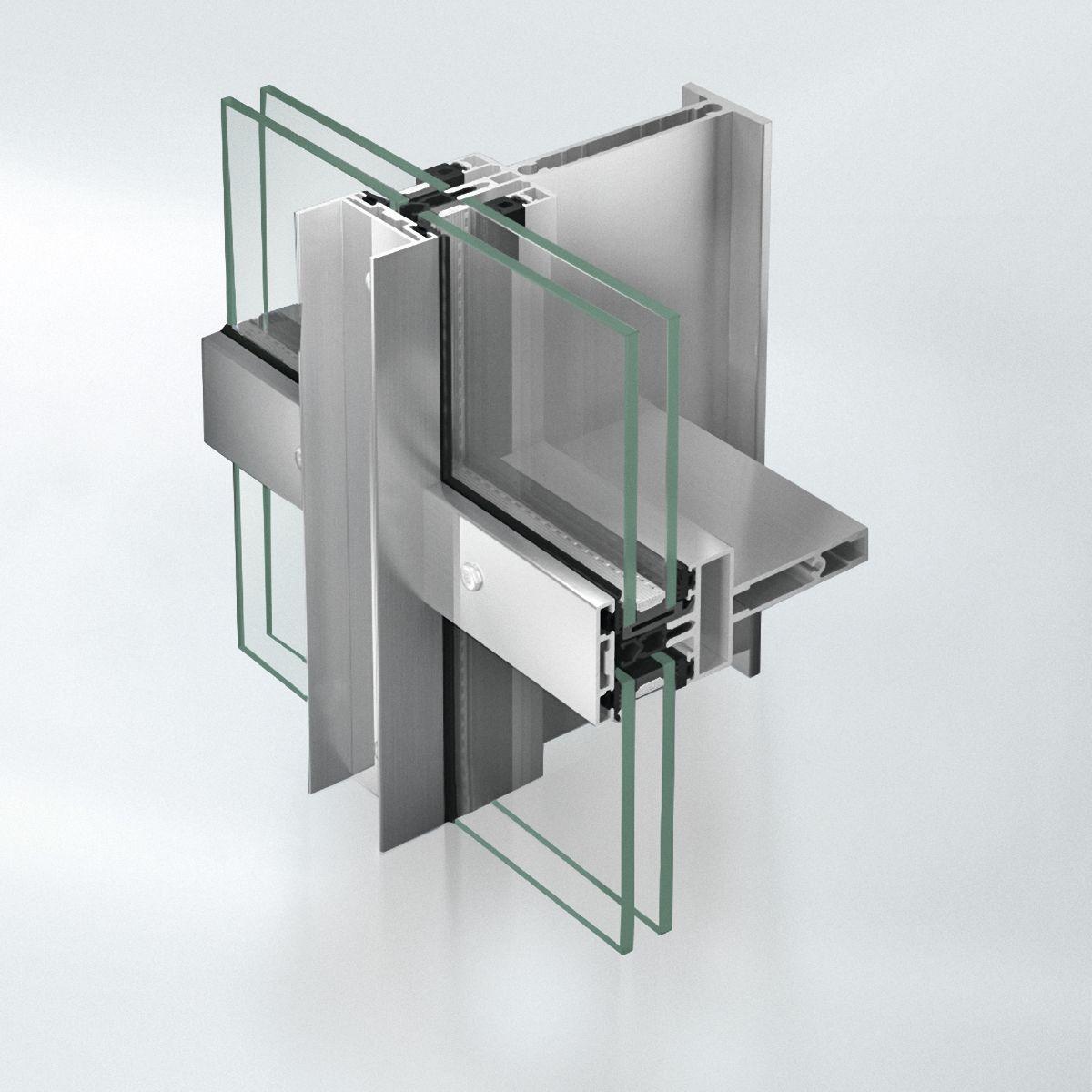

Die Riegelprofile werden ausgeklinkt und überlappen im Kreuzungspunkt den Pfosten, um eventuell auftretende Feuchtigkeit sicher abzuleiten.
Horizontale Stöße bei mehrgeschossigen Fassaden sind mit – zum System gehörenden – Stoßverbindern und Stoßstücken auszuführen.
Für vertikale Dehnungs- und Montagestöße sind entsprechende systemseitige Alu-Einschubprofile und Halbschalen sowie Dehnungsstoß-Dichtstücke einzusetzen
Verglasung / Einsatzelemente:
Alle Glasscheiben – auch die der Einsatzelemente – sind in der gleichen Ebene angeordnet.
Die raumseitigen Verglasungsdichtungen aus witterungsbeständigem schwarzem EPDM haben in den Pfosten und Riegeln ungleiche Bauhöhen (6 mm Versatz).
Außen werden zwei Einzeldichtungen aus witterungsbeständigem schwarzem EPDM mit 5 mm Höhe angeordnet. Stoßbereiche (Pfosten/Riegel) sind mit Dichtungskreuzen aus EPDM auszuführen.
Segmentierte Bereiche und Dachverglasungen sind grundsätzlich mit zwei Einzeldichtungen und einem Butyl-Dichtband auszuführen.
Belüftung:
Die Falzgrundbelüftung sowie der Dampfdruckausgleich erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Pfostenfalz.
Für eine feldweise Entwässerung und Belüftung sind in den Aluminium-Andruckprofilen, Deckschalen und Dichtungen entsprechende Öffnungen vorzusehen.
Profilansichtsbreiten:
Pfosten, doppel-T- ähnliche Kontur 50/15 mm
Riegel 50/15 mm
Profilbautiefen:
Pfosten I Kontur von 125 bis 175 mm
Pfosten T Kontur von 125 bis 250 mm
Riegel von 21 bis 130 mm
Deckschale (Pfosten) U-förmig 30 mm
Deckschale (Riegel) rechteckig 8.5 mm
