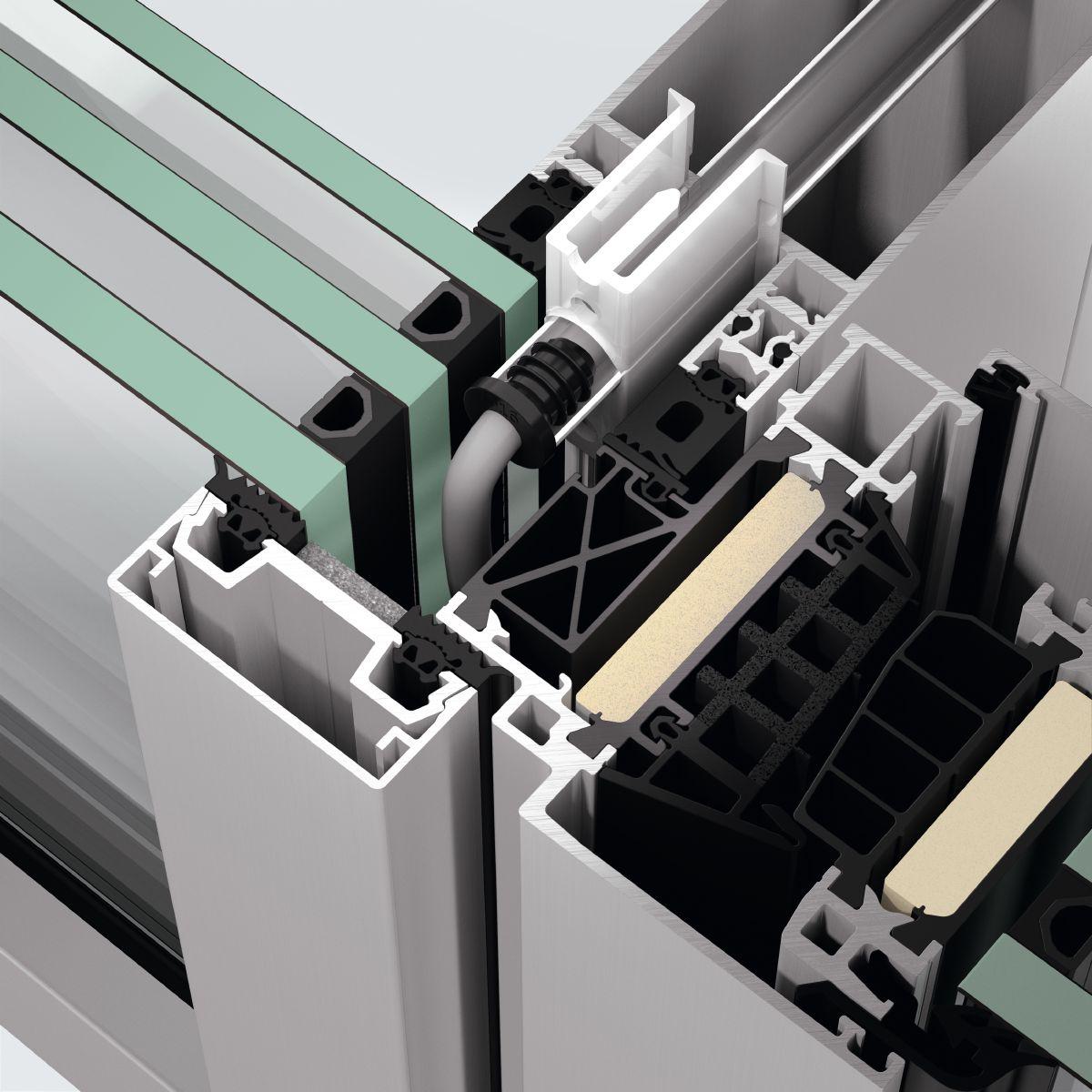

Hochwärmegedämmte Pfosten-Riegel-Fassade mit 60 mm Ansichtsbreite für variantenreiche Lösungen
Das Schüco Fassadensystem FWS 60.HI (High Insulated) bietet hohe Flexibilität und attraktive Gestaltungsoptionen für hochwärmegedämmte Fassaden und Lichtdachbereiche – inklusive optimierter Fertigungs- und Montageprozesse. Dank eines breitgefächerten Systemprogramms sind Lösungen für unterschiedlichste Anforderungen und Anwendungen realisierbar.
Eine transparente, profilintegrierte Brüstungssicherung fügt sich nahtlos und filigran in die äußere Fassadenoptik ein. Die geforderte Absturzsicherheit bei geschosshohen Öffnungselementen und niedrigen Brüstungshöhen ist mit gleichbleibender Profilansichtsbreite und einem nicht unterbrochenen Profilverlauf umsetzbar.
Die Pfosten-Riegel-Fassade mit 60 mm Ansichtsbreite bietet in puncto Gestaltungsfreiheit eine große Auswahl an Glasandruckprofilen und Fassadendeckschalen sowie die Kombination mit Schüco Fenster-, Tür- und Schiebesystemen.
Systemoptimierte Bauteile gewährleisten die einfache und sichere Integration von elektrischen Komponenten, z. B. für automatisierte Schüco Tür- oder Sonnenschutzanlagen.
Schüco FWS 60.HI, hochwärmegedämmte Aluminium Aufsatzkonstruktion auf einem Holz-Tragwerk
(mit Haltern)
als Pfosten-Riegel-Konstruktion für mehrgeschossige Fassaden mit 60 mm äußerer Ansichtsbreite.
Konstruktionsmerkmale:
Die Konstruktion ist mit HI-Isolatoren (Isolator mit Schaumstoff-Profil) entsprechend den Füllungsdicken auszustatten. Weiterhin erhalten die Aluminium-Andruckprofile zusätzliche Wärmedämmbänder.
Tragwerk:
Auswahl
Das Tragwerk der Fassaden-Konstruktion ist aus geeigneten Holzarten herzustellen.
oder
Das Tragwerk der Fassaden-Konstruktion wird aus geeigneten Holzarten bauseits hergestellt.
Ende
Holzqualität, Ausführung und Oberflächenbehandlung werden gesondert beschrieben. Die Berechnung der erforderlichen Querschnitte ist gemäß DIN 1052 vorzunehmen. Weiterhin sind bei der Ausführung der Konstruktion DIN EN 942 (Holz in Tischlerarbeiten), DIN 1055 (Lastannahmen für Bauten) sowie „Technische Regeln für die Verwendung von linienförmig gelagerten Verglasungen, DIBt, Fassung September 1998“ zu berücksichtigen. Die tragende Holzkonstruktion wird raumseitig angeordnet. Der Spalt zwischen dem Tragwerk und der Aufsatzkonstruktion ist mit einer Dichtung zu schließen.
Das Verglasungssystem bilden Pfosten- und Riegelprofile mit C-förmigen Aufnahmenuten für die Anbindung an das Tragwerk sowie Deckschalen und/oder Andruckleisten aus Aluminium. Die Dichtungsaufnahmenut der Riegel überlappt die Dichtungsaufnahmenut der Pfosten. Die Überlappungsbereiche sind mit Dichtstücken abzudichten. Die Anbindung des Verglasungssystems an das Tragwerk erfolgt mittels Befestigungshaltern aus Edelstahl. Die maximalen Befestigungsabstände sind nach den Bemessungstabellen des System-Herstellers zu ermitteln.
Verglasung / Einsatzelemente:
Alle Glasscheiben – auch die der Einsatzelemente – sind in der gleichen Ebene angeordnet.
Die raumseitigen Verglasungsdichtungen aus witterungsbeständigem schwarzem EPDM haben in den Pfosten und Riegeln ungleiche Bauhöhen (6 mm Versatz).
Außen werden zwei Einzeldichtungen aus witterungsbeständigem schwarzem EPDM mit 5 mm Höhe angeordnet. Stoßbereiche (Pfosten/Riegel) sind mit Dichtungskreuzen aus EPDM auszuführen.
Dachverglasungen sind grundsätzlich mit zwei Einzeldichtungen und einem Butyl-Dichtband auszuführen.
Belüftung:
Die Falzgrundbelüftung sowie der Dampfdruckausgleich erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Pfostenfalz.
Für eine feldweise Entwässerung und Belüftung sind in den Aluminium-Andruckprofilen, Deckschalen und Dichtungen entsprechende Öffnungen vorzusehen.
Profilansichtsbreiten:
Pfosten, Riegel, Deckschalen 60 mm
Profilbautiefen:
Aufsatzpfosten 22 mm
Aufsatzriegel 28 mm
Deckschale (Pfosten) 20 mm
Deckschale (Riegel) 15 mm
