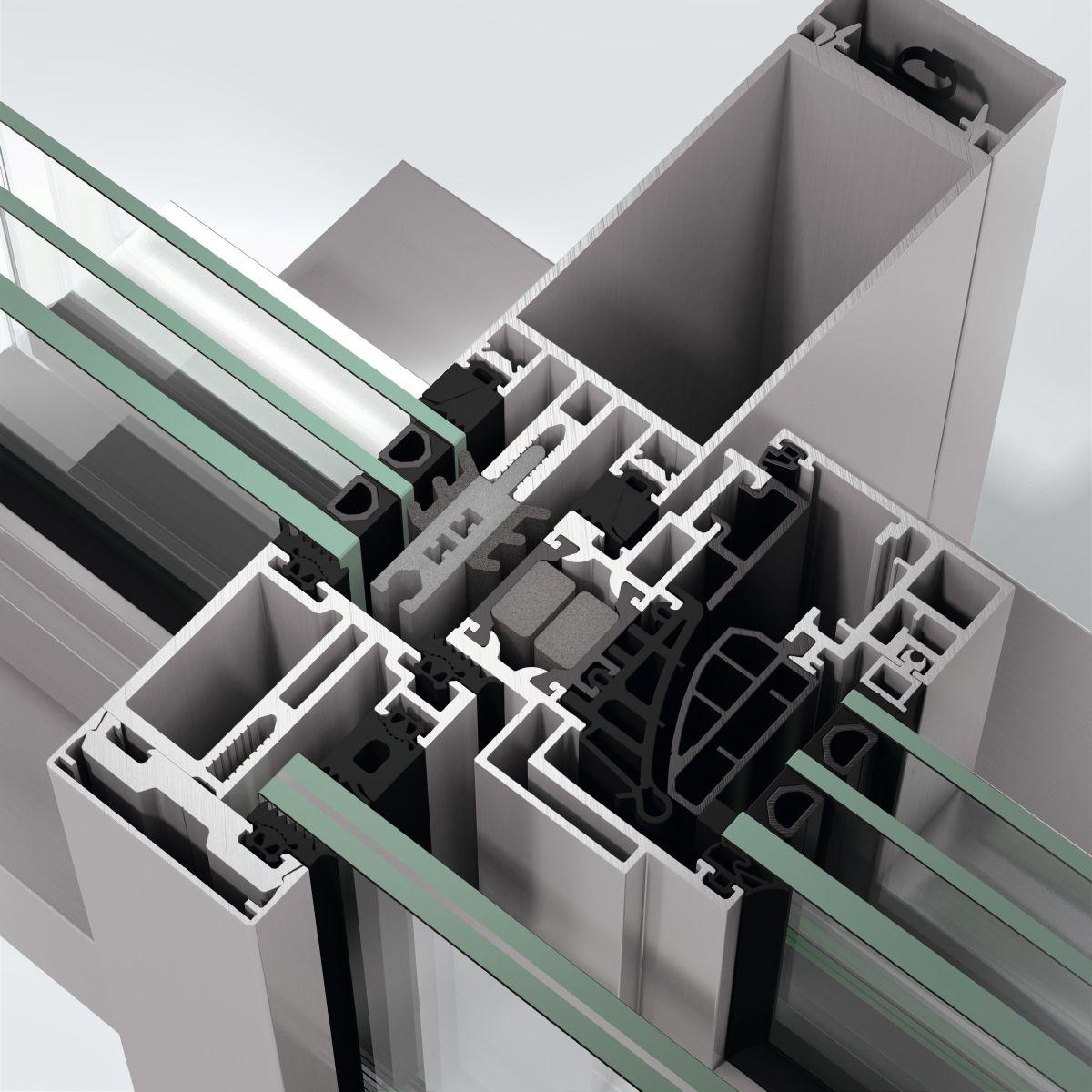

Schüco Fassadensystem FWS 60.SI

Schüco FWS 60.SI, „Passivhaus zertifiziertes“ hochwärmegedämmtes selbsttragendes Aluminium Fassaden-System
als Pfosten-Riegel-Konstruktion für mehrgeschossige Fassaden mit einer inneren und äußeren Ansichtsbreite von 60 mm. Vom Passivhaus Institut Darmstadt (Prof. Dr. Feist) zertifiziert.

Konstruktionsmerkmale:
Fassadenkonstruktion mit Aluminium-Andruckprofil und einem Passivhaus zertifizierten Wärmedurchgangskoeffizienten des Aluminium-Pfosten-Riegel-Tragwerks von Uf < = 0,83 W/m²k (inklusive Einfluss der Verschraubung gem. DIN EN 13947:2006) .
In die äußeren Aluminium-Andruckprofile ist ein Schaumstoffband mit einer nach innen hoch reflektierenden Aluminiumkaschierung zur Verminderung der Wärmestrahlung einzubringen. Die niedrige Emissivität der Aluminium-Reflektionsfläche ist durch das Prüfzeugnis eines unabhängigen Institutes nachzuweisen. Die Kontur des Schaumstoffbandes positioniert die Andruckprofile zwischen der Verglasung automatisch über dem Schraubkanal und zentriert den Isolator zwischen dem Glasfalz für eine sichere Verschraubung.
Die sichere Schraubenführung in den Schraubkanal ist durch Kunststoff-Klipse zu gewährleisten, die in die Aluminium Andruckprofile eingebracht werden und die Schraube im 90° Winkel zum Andruckprofil führen.
Es ist ein Isolator aus Polypropylen mit Lambda-Wert < = 0,035 W/mK zu verwenden. Dieser ist je nach Wärmedämmanforderung und somit erforderlicher Glasstärke zu wählen und entweder in der Werkstatt vor zu montieren oder auf der Baustelle vor dem Aufbringen der Andruckprofile nachträglich im Schraubkanal der Pfosten und Riegelprofile zu platzieren.
Fassadenkonstruktion mit glasfaserverstärktem Kunststoff-Andruckprofil und einem Passivhaus zertifizierten Wärmedurchgangskoeffizienten des Aluminium-Pfosten-Riegel-Tragwerks von Uf < = 0,81 W/m²k (inklusive Einfluss der Verschraubung gem. DIN EN 13947:2006).
Es ist ein schwarzes glasfaserverstärktes Kunststoff-Andruckprofil mit einem hoch-reflektierendem Aluminiumband mir Reflektionsfläche zum Falzgrund einzusetzen. Die niedrige Emissivität der Aluminium Reflektionsfläche ist durch das Prüfzeugnis eines unabhängigen Institutes nachzuweisen.
Die sichere Andruckprofil-Verschraubung bei großen Glasstärken wird durch EPDM Zentrierstücke erreicht, die vor dem Setzen der Andruckprofile in den Isolatorkopf eingebracht werden und die Zentrierung des Isolators zwischen den Glasscheiben sicherstellen.
Es ist ein Isolator aus Polypropylen mit Lambda-Wert < = 0,035 W/mK zu verwenden. Dieser ist je nach Wärmedämmanforderung und somit erforderlicher Glasstärke zu wählen und entweder in der Werkstatt vor zu montieren oder auf der Baustelle vor dem Aufbringen der Andruckprofile nachträglich im Schraubkanal der Pfosten und Riegelprofile zu platzieren.

Tragwerk:
Das Tragwerk der Fassaden-Konstruktion besteht aus rechteckigen Mehrkammer-Hohlprofilen.
Die tragenden Profile sind raumseitig angeordnet.
Alle Profilkanten sind gerundet.
Die Riegelprofile werden ausgeklinkt und überlappen im Kreuzungspunkt den Pfosten, um eventuell auftretende Feuchtigkeit sicher abzuleiten.
Horizontale Stöße bei mehrgeschossigen Fassaden sind mit – zum System gehörenden – Stoßverbindern und Stoßstücken auszuführen. Für vertikale Dehnungs- und Montagestöße sind entsprechende systemseitige Alu-Einschubprofile und Halbschalen sowie Dehnungsstoß-Dichtstücke einzusetzen.
Die Verbindung zwischen Pfosten und Riegel erfolgt über vom Deutschen Institut für Bautechnik (DiBt) zugelassene T-Verbinder, die nach statischen Erfordernissen aus dem Programm des Systemherstellers zu wählen sind.

Verglasung / Einsatzelemente:
Alle Glasscheiben – auch die der Einsatzelemente – sind in der gleichen Ebene angeordnet. Glas-/Ausfachungsdicken bis 64 mm sind einsetzbar.
Die raumseitigen Verglasungsdichtungen aus witterungsbeständigem schwarzem EPDM haben in den Pfosten und Riegeln ungleiche Bauhöhen (6 mm Versatz).
Außen werden zwei Einzeldichtungen aus witterungsbeständigem schwarzem EPDM mit 5 mm Höhe angeordnet. Stoßbereiche (Pfosten/Riegel) sind mit Dichtungskreuzen aus EPDM auszuführen

Belüftung:
Die Falzgrundbelüftung sowie der Dampfdruckausgleich erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Pfostenfalz.
Für eine feldweise Entwässerung und Belüftung sind in den Aluminium-Andruckprofilen, Deckschalen und Dichtungen entsprechende Öffnungen vorzusehen.

Profilansichtsbreiten:
Pfosten, Montagepfosten, Riegel 60 mm

Profilbautiefen:
Pfosten von 50 bis 250 mm
Riegel von 55 bis 255 mm
Deckschale (Pfosten) 20 mm
Deckschale (Riegel) 15 mm
