Hochwärmegedämmtes Schiebe- und Hebeschiebesystem der neusten Generation

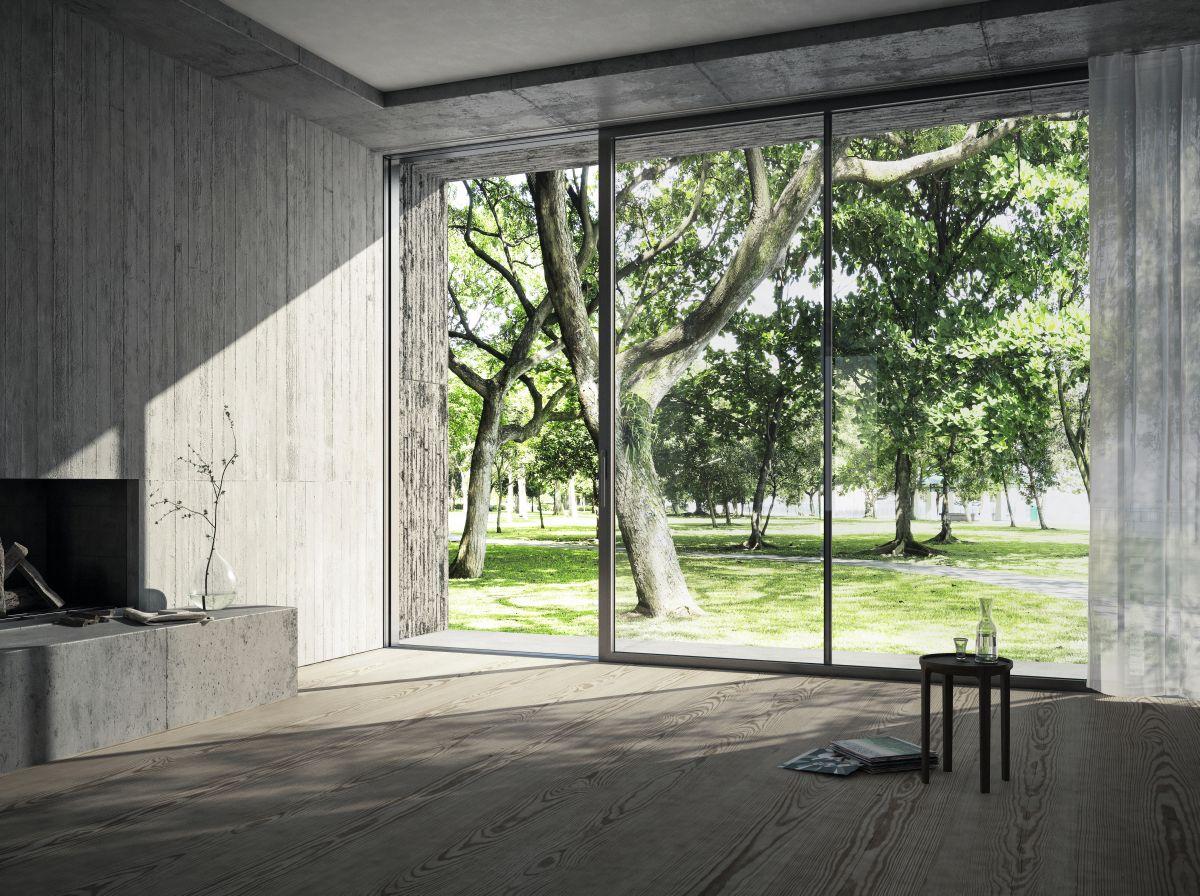

Barrierefreiheit, hoher Komfort und filigrane Optik – das hochwärmegedämmte Schüco Schiebe- und Hebeschiebesystem ASE 80.HI (High Insulated) bietet elegante Designlösungen für eine nachhaltige, nutzerorientierte Architektur auf Passivhausniveau.

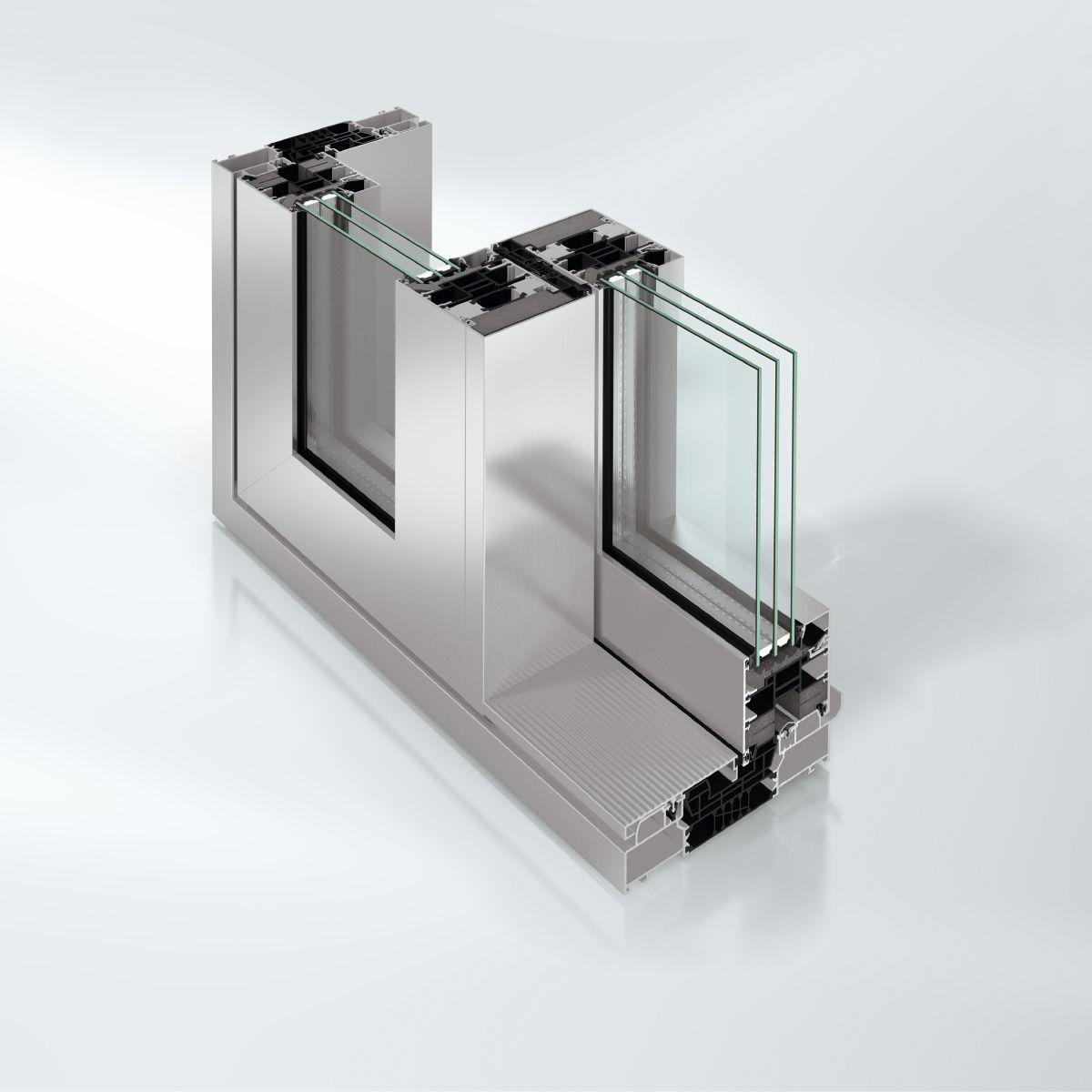

Das modulare und skalierbare Aluminium-Profilsystem besticht durch einen reduzierten DesignLine-Verhakungsbereich der Flügel, der die Rahmenelemente optisch in den Hintergrund rücken lässt.

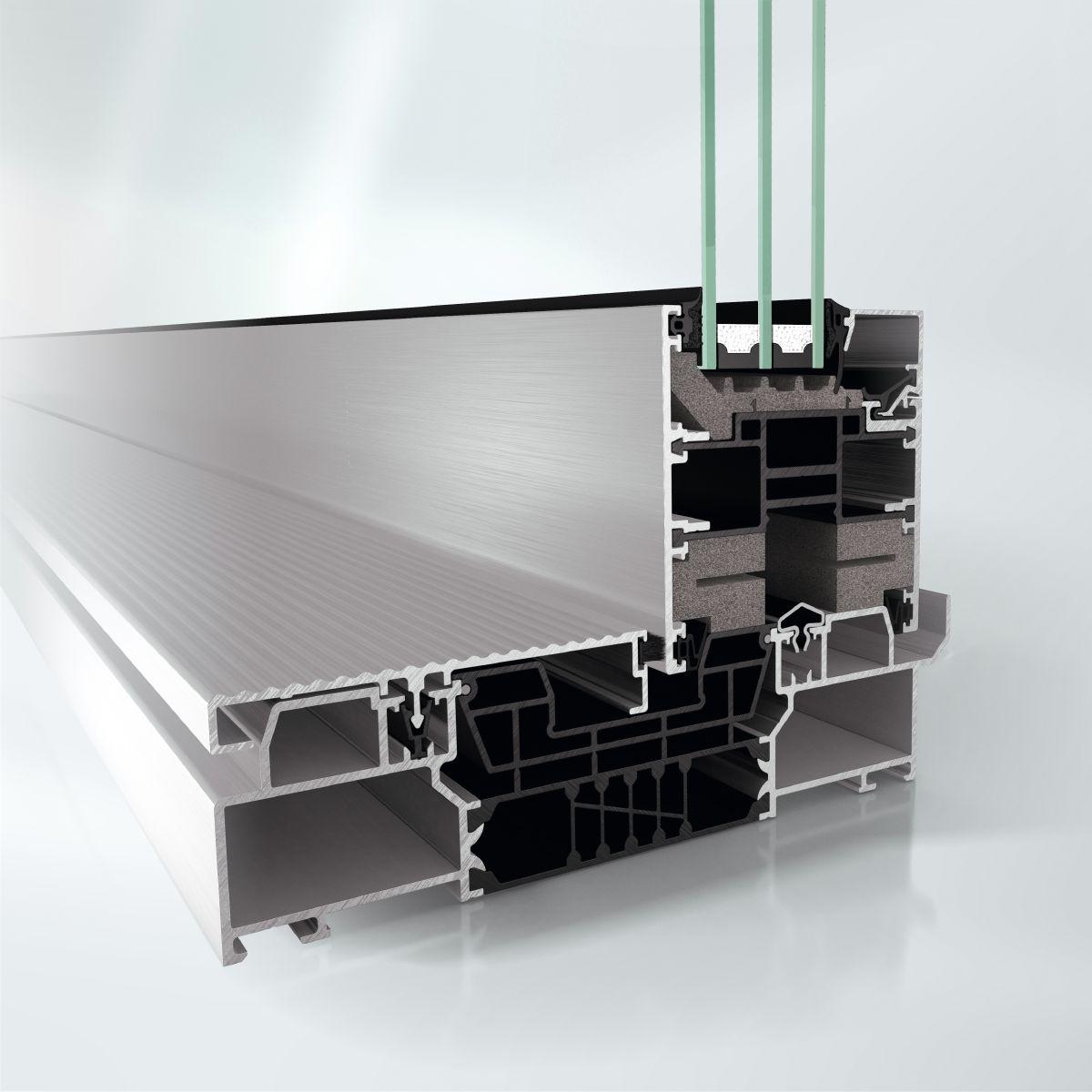

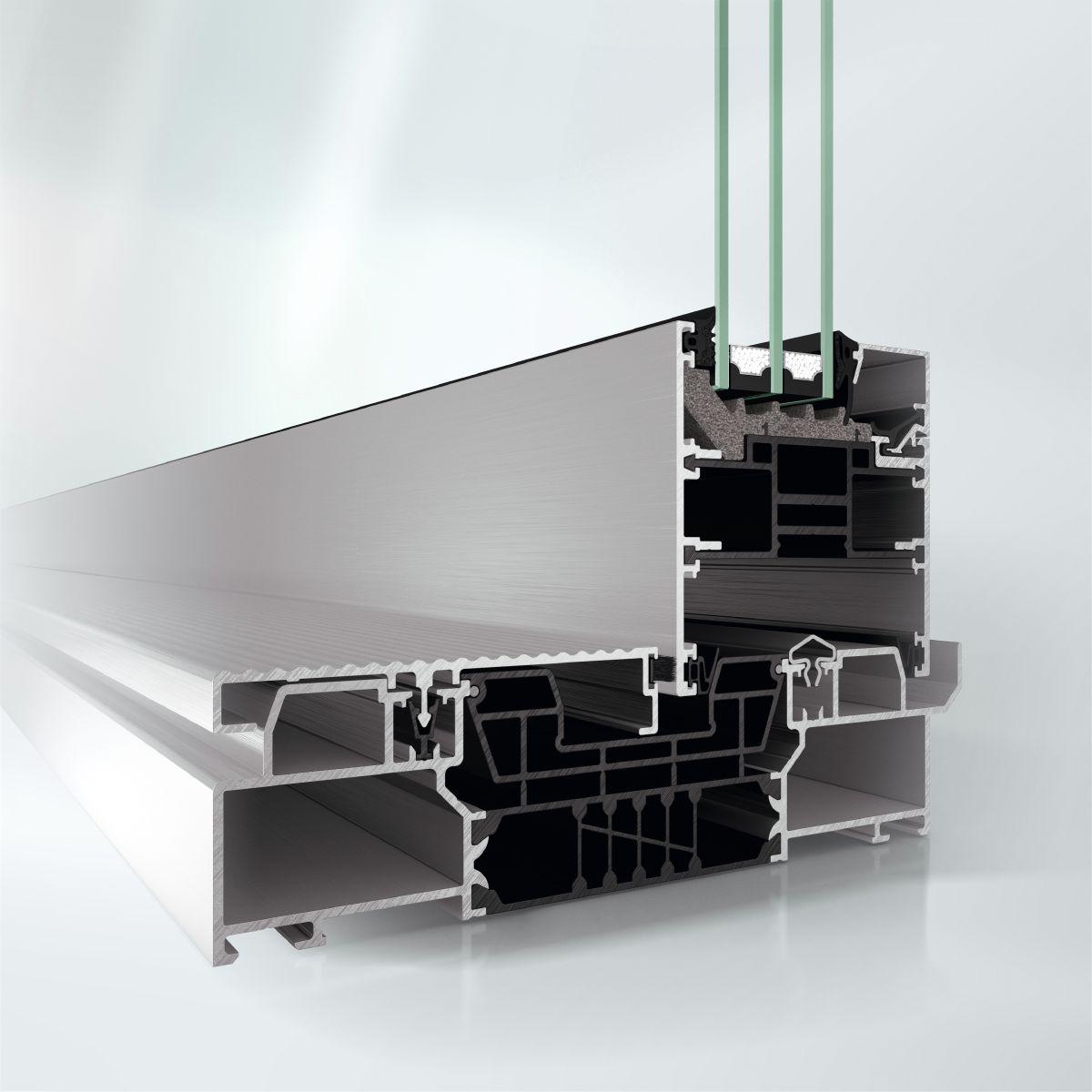

Die niveaugleiche Schwelle lässt Innen- und Außenbereich harmonisch fließend und barrierefrei ineinander übergehen.
Verdeckt liegende Beschlagkomponenten unterstreichen das puristische und wertige Design auch im geöffneten Zustand.

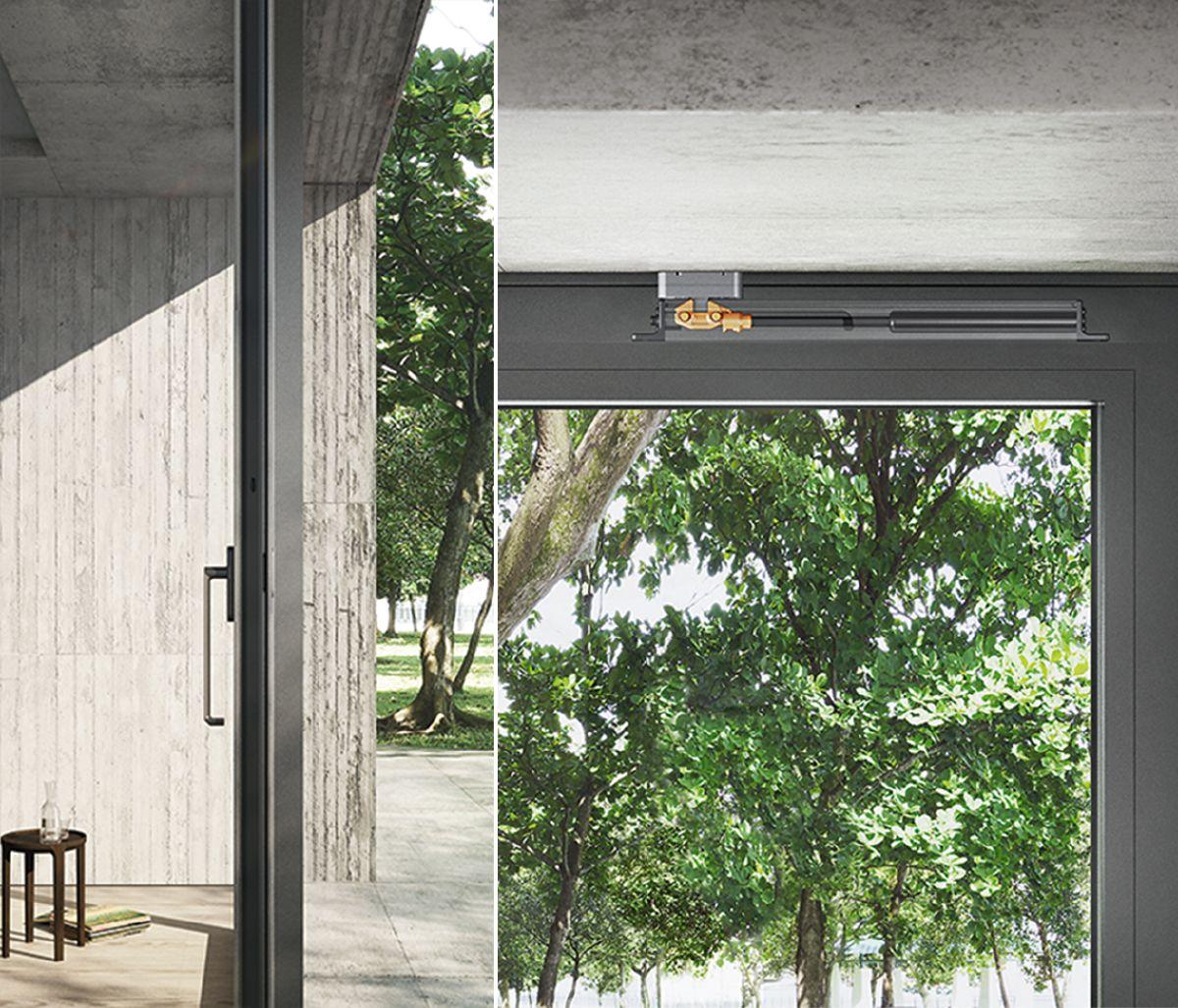

Ein weiterer Vorteil der neuen Schiebe- und Hebeschiebegeneration ist ihre hohe Flexibilität in puncto nutzergerechte Konfiguration: Optionen wie die unterstützenden Sicherheits- und Komforttechnologien Schüco SmartStop und Schüco SmartClose sorgen für bestes Handling auf höchstem Niveau.
AU 114 Anschluss unten (Schiebe- / Hebeschiebe-Elemente) bodengebunden mit niveaugleicher Schwelle
Das Element schließt an den Rohfußboden an, Die Höhe des Fußbodenaufbau beträgt ca. ??? mm. Raumseitig ist das Element innen bündig mit dem OKFF auszuführen.
Eine Höhenverstellung des Rahmens zum Ausgleich von Baukörpertoleranzen muss realisiert werden.
Variante 1
Unterhalb des unteren Blendrahmens sind Zusatzprofile zu montieren, die als Aufständerung für das Schiebe-/ Hebeschiebe-Element dienen. Die Höhe ist der bauseitigen Anforderung anzupassen.
Variante 2
Im Fußpunkt der Konstruktion ist ein KS-Basisprofil (Mehrkammer-Hohlprofil) anzuordnen. Dieses Basisprofil ist mit zwei einzelnen verzinkten Stahlrohren auszusteifen. Zwischen Basis- und Unterkonstruktion ist z-förmig eine Dichtungsfolie von innen nach außen zu führen.
Der Bereich zwischen dem KS-Basisprofil und dem Rohfußboden ist zu unterfüttern und vollflächig mit Wärmedämmung auszufüllen.
Ende
Der Anschluss der bodentiefen Elementen ist hinsichtlich seiner unteren Ausbildung gemäß den Anforderungen aus der DIN 18195, bezüglich der Bodenfeuchte, stauendes Sickerwasser sowie aufstauendes Sickerwasser, auszuführen HIERFÜR IST ZWINGEND EIN ABSTIMMUNGSGESPRÄCH ZWISCHEN PLANER, METALLBAUER UND DACHDECKER UM DIE SCHNITTSTELLEN ABZUKLÄREN, ERFORDERLICH.
Die Stärke der Dichtungsbahn muss gemäß der DIN 18195-6 und die Überlappungen gemäß DIN 18195-3 Ziffer 7.1 ausgeführt werden. Konstruktiv muss das Bauteil so ausgebildet sein, dass die Folienabdichtung mindestens 150 mm über der wasserführenden Ebene geführt wird.
Innen und außen sind die Dichtungsfolien anzubringen, die am unteren Rahmen mechanisch zu sichern sind und bis auf die Sohle / den Baukörper zu führen und dort zu verkleben sind.
Die Wärmedämmung ist außerdem mit einem Aluminiumkantteil ( t= 3,0 mm) mit verdeckte Befestigung, abzudecken.
