Schüco Schiebesystem ASE 60 Perfect

Sonnenschutz Schüco Perfect
vorgesetzt vor Aluminium-Fenster-System / Kunststoff-Fenster-System / Schiebe- und Hebe-Schiebe-System
mit integralem Raffstore-/ Rollosystem / Textilbehang

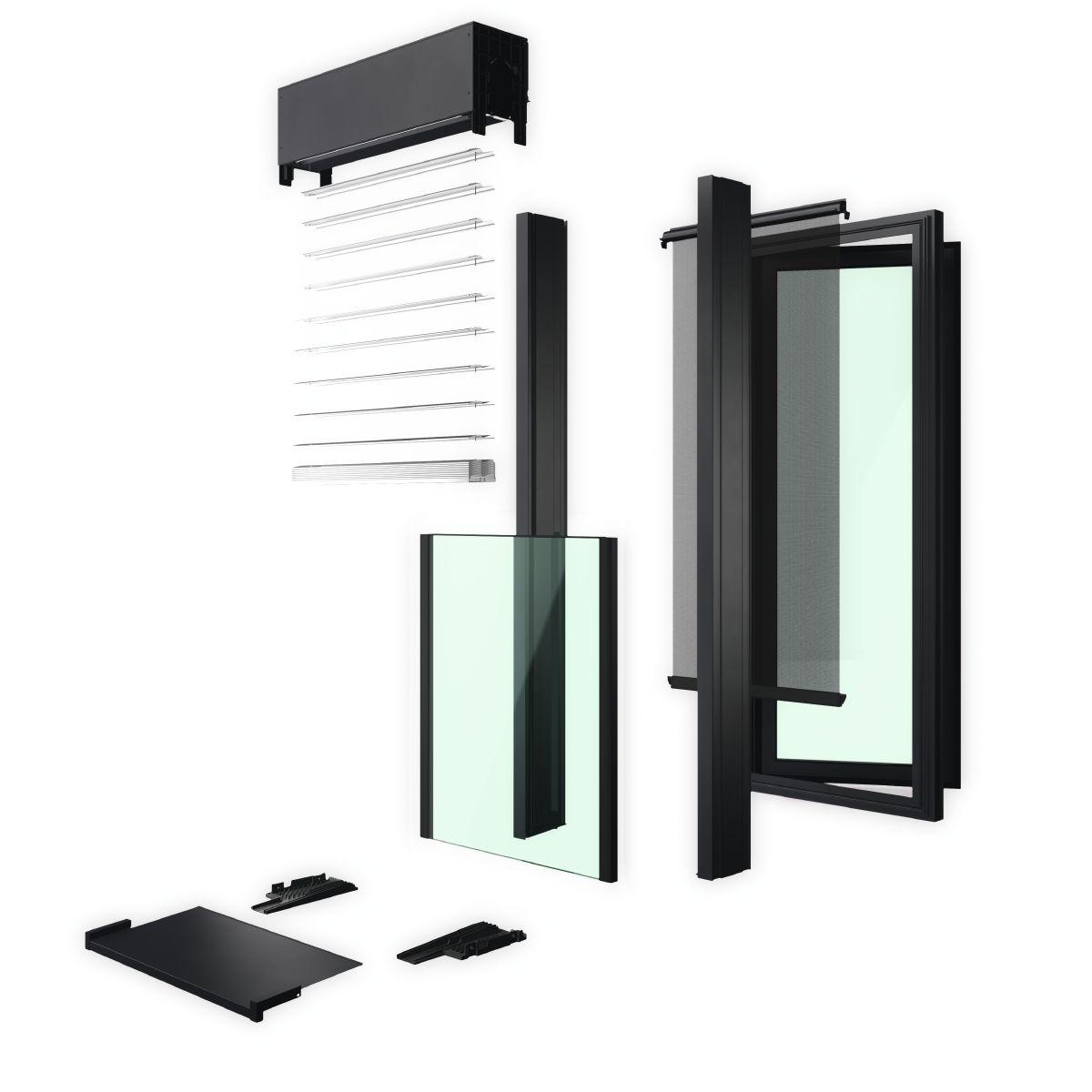

Es ist ein formschlüssiger Verbund zwischen Aluminium-Fenster / Kunststoff-Fenster / Schiebe- / Hebe-Schiebe-Element sowohl mit dem Sonnenschutzsystem als auch mit der Fensterbank und den Entwässerungsrinnen bei Türen herzustellen. Die Leibung muss raumhoch ausgebildet werden können, dabei vollflächig aus Aluminium bestehen und hinterdämmt sein.

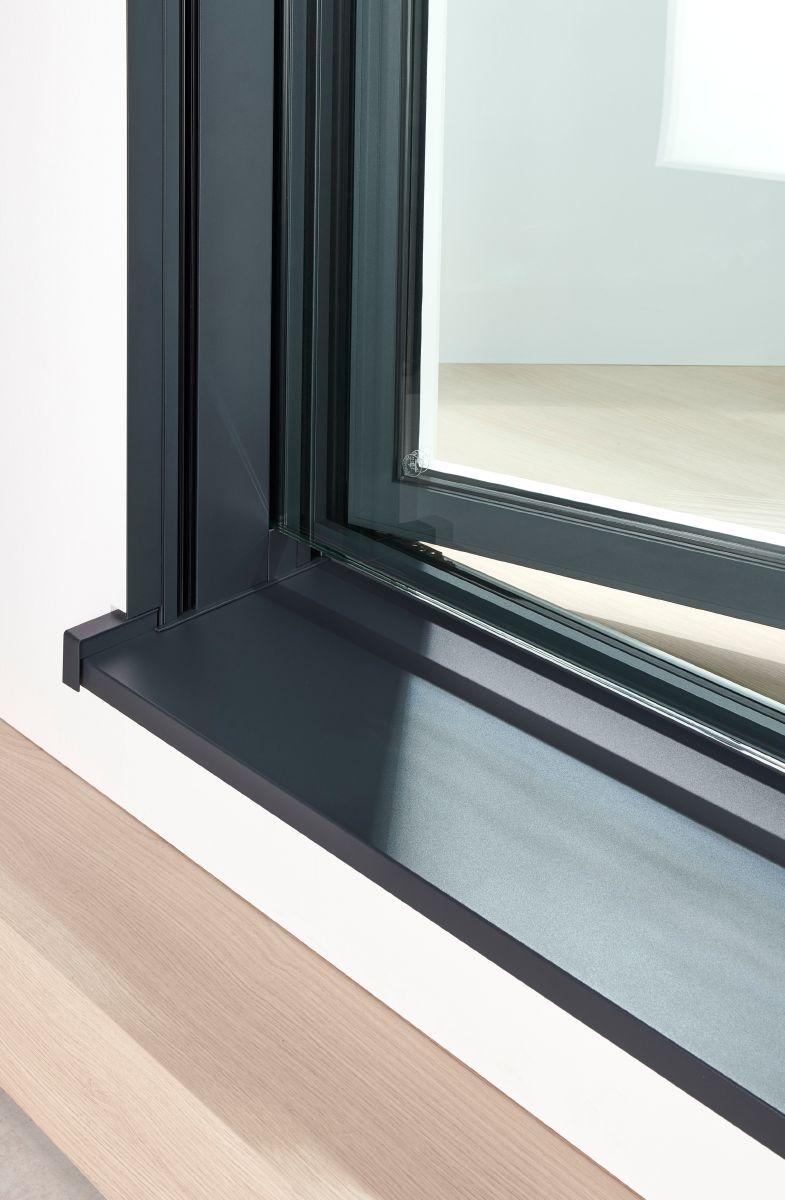

Fensterbank
Stranggepresste Aluminiumfensterbank ohne Anschraubsteg zur Minimierung der Ansichtsbreite. Die Fensterbank muss in das Profil der Blendrahmenschale, des Fensters, formschlüssig verbunden sein. Der Radius der Fensterbank, darf aufgrund des modernen Gesamtbildes max. einen Radius von 2,5mm, bei einer Höhe der Tropfnase von 25mm, aufweisen. Die Gleit-Dicht-Abschlüsse müssen so beschaffen sein, dass die thermisch bedingte Längenausdehnung der Fensterbank beidseitig aufgenommen und ausgeglichen werden kann. Die Entwässerung im Bereich der Rollladen- oder Raffstoreführungsschiene muss unterhalb der Fensterbank über ein geprüftes Entwässerungsmodul erfolgen.

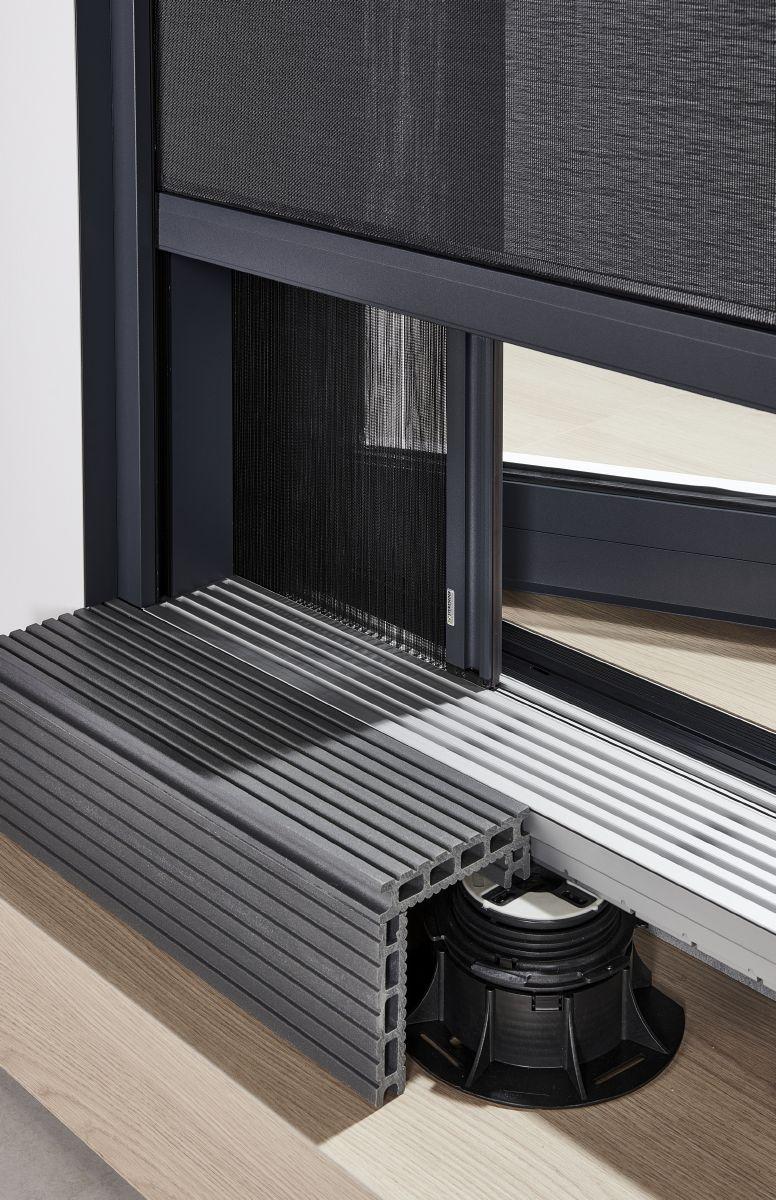

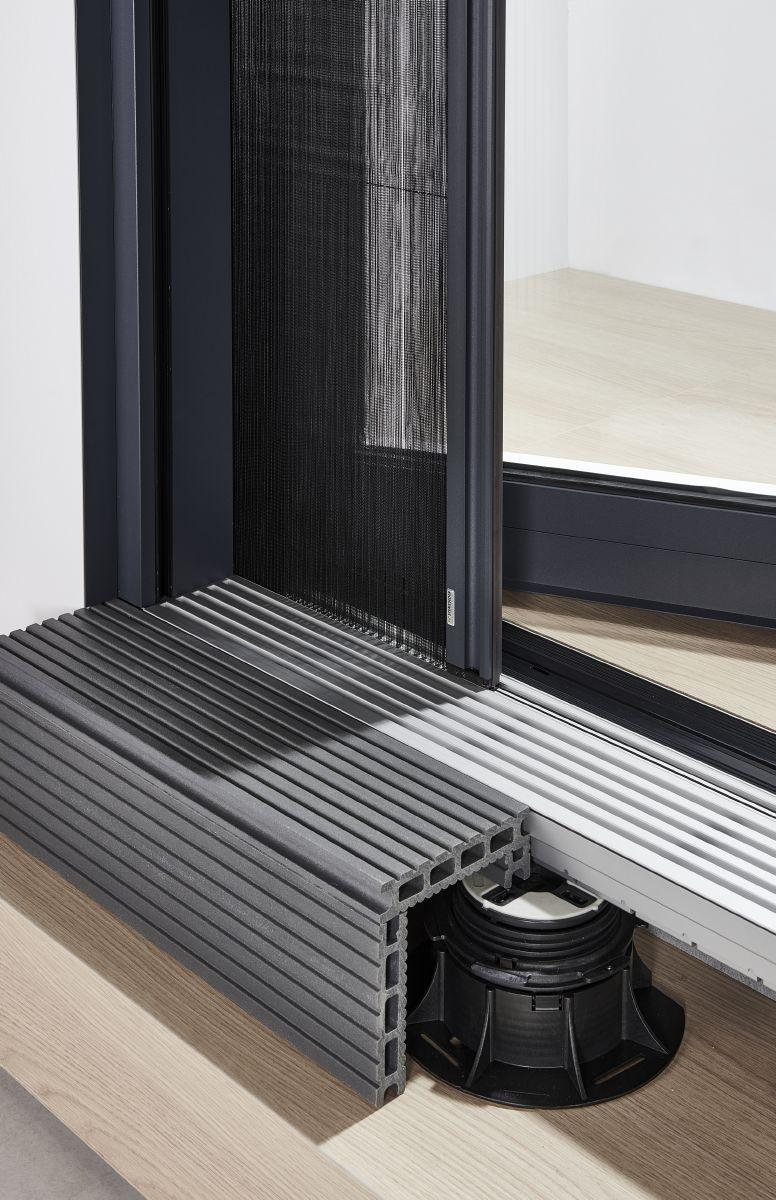

Entwässerung bei Türen
Zur erhöhten Schlagregensicherheit müssen Türen mit einer ausreichend funktionsfähigen Entwässerungsrinne mit Querrillenoptik ausgeführt sein. Eine ausreichende Tiefe von >90 mm ist zu beachten. Der Verbund zwischen Schwelle und Entwässerungsrinne ist so auszuführen, dass eine verdeckte Führung von Insektenschiebeelementen oder Insektenplissee möglich ist.

Sonnenschutz | Insektenschutz
Universal System für Rollladen und Raffstore aus einem stranggepressten Aluminium-Kasten pulverbeschichtet mit seitlichem Abschluss durch Kunststoffendkappen. Die Blendenhöhe ist unabhängig der Beschattungshöhe einheitlich 221 mm. Sonnenschutz muss sowohl als Rollladen und Raffstore in das Grundsystem integrierbar als auch nach- und umrüstbar sein.
Die Kastentiefe muss mit den Führungsschienen linear sein. Rücksprünge sind nicht zulässig.
Führungsschienen aus Aluminium, sowohl bei Rollladen, Textilbehang, als auch bei Raffstore überdämmbar.
Insektenschutz muss sowohl als IG Rollo, Plissee oder Schieberahmen in das Grundsystem integrierbar als auch nach- und umrüstbar sein.

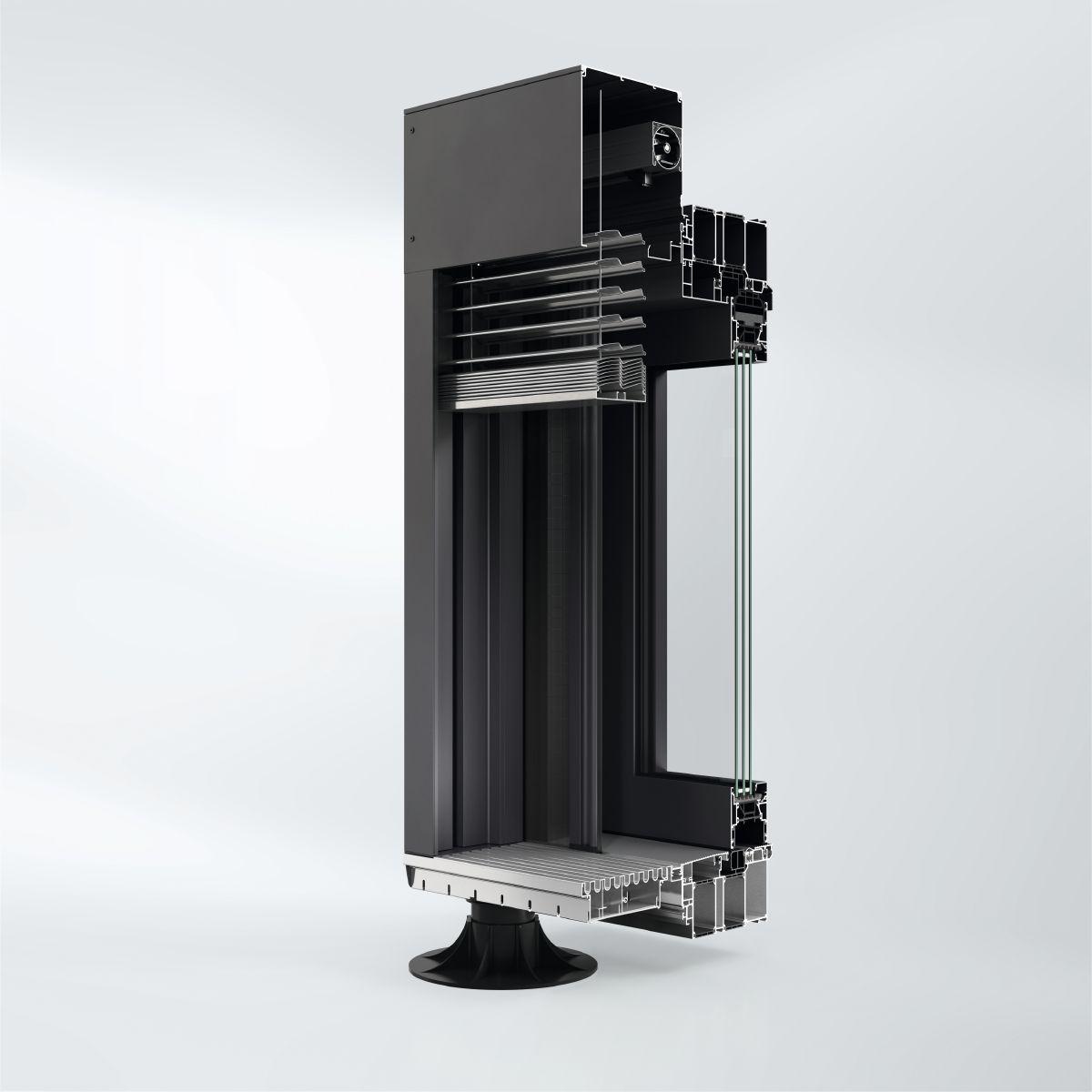

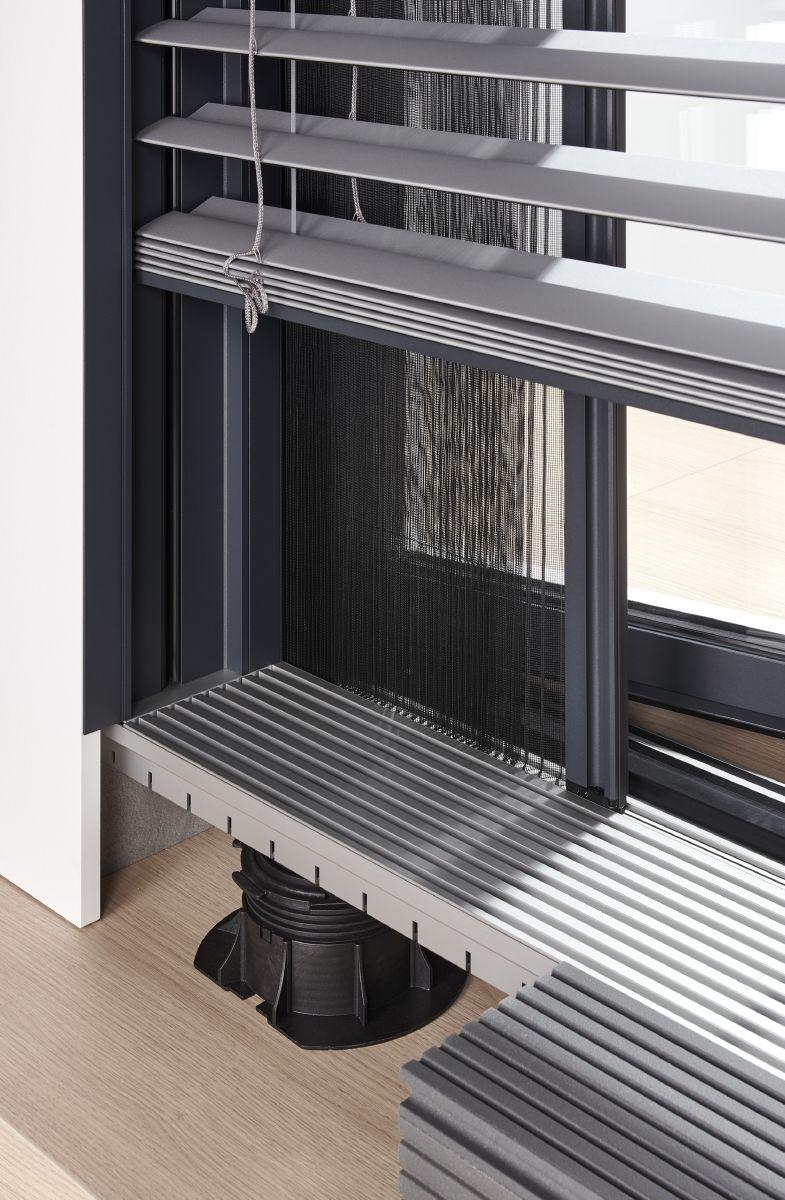

Raffstore
Randgebördelte C-Lamelle aus Aluminium in einer Breite von 80 mm, schienengeführt mit wechselseitig angeordneten Führungsnippel aus Metall. Führungsnippel aus Kunststoff sind ausnahmslos nicht zulässig.
Randgebördelte Z-Lamelle aus Aluminium in einer Breite von ca. 93 mm mit eingewalztem Dichtungskeder, schienengeführt mit wechselseitig angeordneten Führungsnippel aus Metall. Führungsnippel aus Kunststoff sind ausnahmslos nicht zulässig.
Die Führungsschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung muss eine einklipsbare Einlegeschiene ausgeführt werden.
Die Befestigung der mehrteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen.
Ansichtsbreite 58mm, komplett zur Innenlichtkante einputzbar.
Unterleiste stranggepresstes Aluminiumprofil pulverbeschichtet in hochwetterfester / fassadentauglicher Pulverqualität mit Beschichtungs-Zertifizierung.
Das System muss im eingebauten Zustand, ohne Öffnen der Fassade auf Rollladen oder Textilbehang umrüstbar sein. Ebenfalls muss es möglich sein, ein IG Rollo, ein Insektenschutzplissee oder einen Schieberahmen in den Systemkasten sowie in die Führungsschienen zu integrieren.

Rollladen
Rollgeformte doppelwandige Aluminiumlamellen mit PU-Schaum ausgeschäumt. Mit einer Lamellenhöhe von 37 mm, Lamellendicke 8 mm und Lüftungsschlitze mit einer Größe von 3 x 18 mm im Achsabstand von 30 mm. Befestigung mit starre Wellenverbinder aus Verbundwerkstoff mittels Clipsverbindung an der 60 mm 8-Kantwelle aus verzinktem Stahl mit einer Wandstärke von 0,6 mm.
Endleiste stranggepresstes Aluminiumprofil pulverbeschichtet in hochwetterfester / fassadentauglicher Pulverqualität mit Beschichtungs-Zertifizierung.
Die Führungsschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung miss eine einklipsbare Einlegeschiene ausgeführt werden.Bei geschlossenem Rollladenbehang muss eine erhöhte Schalldämmung mit Prüfzeugnis nachgewiesen werden können.
Die Befestigung der zweiteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen.
Ansichtsbreite 58 mm, komplett zur Innenlichtkante einputzbar. Zur Revision ist der Rollladenpanzer auf ein fahrbares Motorlager zu montieren.
Das System muss im eingebauten Zustand, ohne Öffnen der Fassade auf Raffstore oder Textilbehang umrüstbar sein. Ebenfalls muss es möglich sein, ein IG Rollo, ein Insektenschutzplissee oder einen Schieberahmen in den Systemkasten sowie in die Führungsschienen zu integrieren.

Textilbehang (Zip Screen)
Textiler Sonnenschutz Soltis Veozip. Befestigung mit starre Wellenverbinder aus Verbundwerkstoff mittels Clipsverbindung an der 80 mm 8-Kantwelle aus verzinkten Stahl mit einer Wandstärke von 0,6 mm.
Endleiste stranggepresstes Aluminiumprofil pulverbeschichtet in hochwetterfester Pulverqualität mit Beschichtungs-Zertifizierung.
Die Führungsschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung miss eine einklipsbare Einlegeschiene ausgeführt werden.
Die Befestigung der mehrteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen.
Das System muss im eingebauten Zustand, ohne Öffnen der Fassade auf Raffstore oder Rollo umrüstbar sein. Ebenfalls muss es möglich sein, ein IG Rollo, ein Insektenschutzplissee oder einen Schieberahmen in den Systemkasten sowie in die Führungsschienen zu integrieren.

E-Antrieb für Sonnenschutz – Raffstore
E-Motor Standard oder in geräuscharmer Ausführung.
In die Oberschiene eingebauter Mittelmotor bei der in oben angeführter Ausführung mit integriertem Funkempfänger, Planetenradgetriebe und beidseitigem Wellenabgang für den Antrieb und die Wendung der Lamellen, wartungsfrei mit eingebauten Thermoschutz sowie einstellbarer elektronischer Endlagenabschaltung, automatisches nachjustieren der oberen Endlage, Hindernis- und Frosterkennung. Elektronischer Anschluss mit Hirschmannkupplung und flexiblem Anschlusskabel, Spannung 230V AC, Frequenz 50 Hz, Schutzart IP54, Drehmoment 6 Nm oder 10 Nm,
Drehzahl 26 U/min, Kabelquerschnitt 4 x 0,75 mm².

E-Antrieb für Sonnenschutz – Rollladen
E-Motor Standard oder in geräuscharmer Ausführung.
In der 60 er 8 Kantwelle eingebauter Rohrmotor in der oben angeführten Ausführung mit integriertem Funkempfänger. Im verschraubten fahrbaren Motorlager mittels Klemmung am Motorkopf fixiert, für den Antrieb der Welle und das Ab- und Aufwickeln des Rollladenbehanges. Plug & Play Montage mit automatischer Drehrichtungs- und Endlagenerkennung. Hinderniserkennung beim Schließen und Festfrierschutz beim Öffnen sowie automatische Endlagenkorrektur. Elektronischer Anschluss mit Hirschmannkupplung und flexiblem Anschlusskabel, Spannung 230V AC, Frequenz 50 Hz, Schutzart IP54, Drehmoment 6 Nm oder 10 Nm,
Drehzahl 17 U/min, Kabelquerschnitt 4 x 0,75 mm².

E-Antrieb für Sonnenschutz – Textilbehang (Zip Screen)
E-Motor Standard oder in geräuscharmer Ausführung.
In der 80 er 8 Kantwelle eingebauter Rohrmotor in der oben angeführten Ausführung mit integriertem Funkempfänger. Im verschraubten fahrbaren Motorlager mittels Klemmung am Motorkopf fixiert, für den Antrieb der Welle und das Ab- und Aufwickeln des Textil Sceens. Plug & Play Montage mit automatischer Drehrichtungs- und Endlagenerkennung. Hinderniserkennung beim Schließen und Festfrierschutz beim Öffnen sowie automatische Endlagenkorrektur. Elektronischer Anschluss mit Hirschmannkupplung und flexiblem Anschlusskabel, Spannung 230V AC, Frequenz 50 Hz, Schutzart IP54, Drehmoment 6 Nm oder 10 Nm, Drehzahl 17 U/min, Kabelquerschnitt 4 x 0,75 mm².

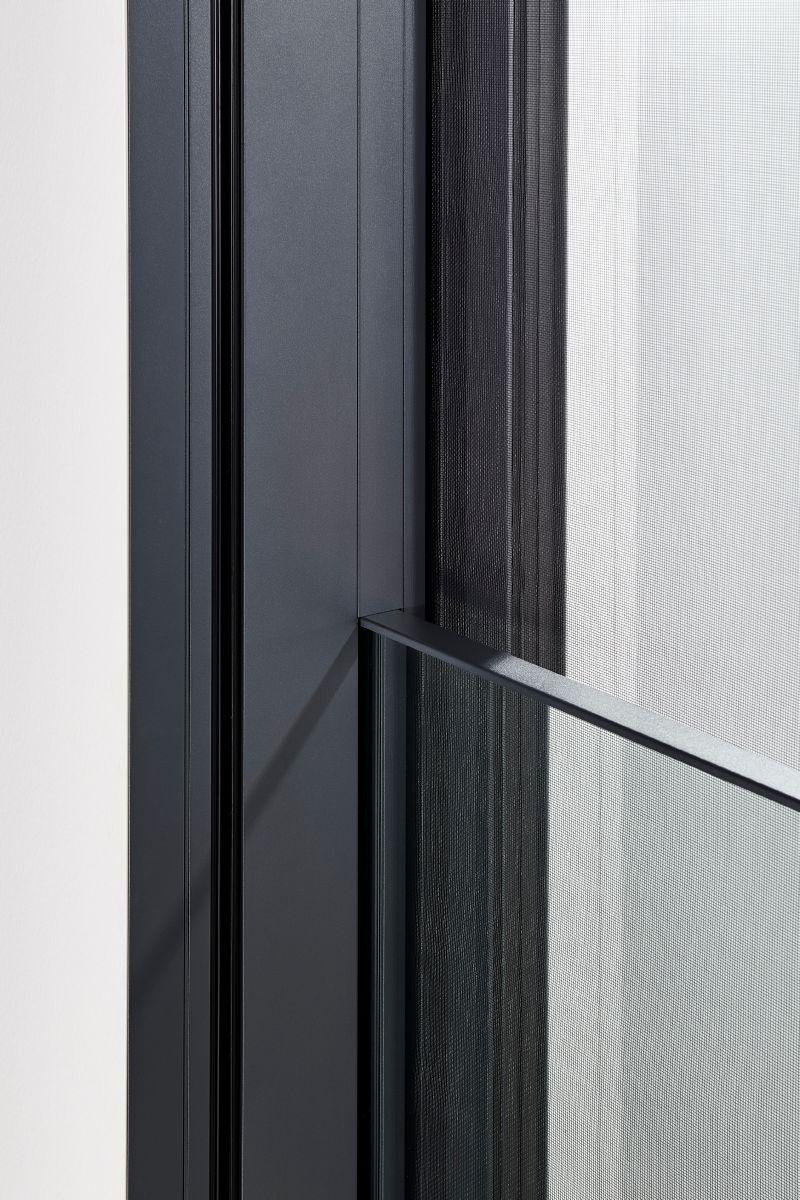

Absturzsicherungen Glas
Glasabsturzsicherung für bodentiefe Fenster Normierung sowie technische Angaben.
Grundlage DIN 18008-4 Kategorie A Auslegung für Holmlast bis 1,0 kN AbP (allgemein bauaufsichtliches Prüfzeugnis).
Statischer Nachweis für Holm- und Windlast Beschreibung:
Formschlüssige Systembefestigung am Fensteralurahmen und beidseitig linienförmige Lagerung für VSG-Glas System. Mit Glaskantenschutz nach DIN 18008-4 erforderlich. Glasaufbau: Verbund-Sicherheitsglas (VSG) aus Einscheiben-Sicherheitsglas (ESG) mit PVB Folie oder heißgelagertes ESG-H mit 17,5 mm (8/1,52/8; Glaskanten poliert, ohne Bohrungen Stoßsicherheit nachgewiesen ab Glashöhe 280 mm Glasbreiten von 500 mm bis max. 2750 mm nach statischen Anforderungen von Holm- und Windlast. Der Glasaufbau ergibt sich aus dem Standsicherheitsnachweis (Windlast) sowie der angesetzten Holmlast. Die Halteschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung muss eine einklipsbare Einlegeschiene ausgeführt werden.Die Befestigung der zweiteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen. Absturzsicherung darf aus thermischen Gründen nicht direkt mit dem Mauerwerk verbunden werden.
Ansichtsbreite 58 mm, komplett zur Innenlichtkante einputzbar.

Absturzsicherungen Gitter
Brüstungsgitter für bodentiefe Fenster oder Fenster mit niedriger Brüstungshöhe fertig montiert, als Modulbauweise Normierung sowie technische Angaben: Auslegung für Holmlast bis 1,0 kN
Statischer Nachweis für Holmlast – Typenstatik für öffentliche und private Bereiche
Nachweis der Statischen Verkehrslast nach DIN EN 1990; DIN EN 1991, DIN EN 1993-1 Eurocode 3 EC 3
Verschraubte Rahmenkonstruktion mit nicht sichtbaren Befestigungsschrauben Herstellung aus Strangpressprofilen seitliche Befestigungswinkel im System bis 2700 mm Breite Ausführungen. Die Halteschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung miss eine einklipsbare Einlegeschiene ausgeführt werden. Die Befestigung der zweiteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen.
Ansichtsbreite 58mm, komplett zur Innenlichtkante einputzbar.

Absturzsicherungen Stangen
Absturzstangen für niedrige Brüstungshöhe Normierung sowie technische Angaben: Auslegung für Holmlast bis 1,0 kN Statischer Nachweis für Holmlast – Typenstatik für öffentliche und private Bereiche
Nachweis der Statischen Verkehrslast nach DIN EN 1990; DIN EN 1991, DIN EN 1993-1 verschiedene Profilquerschnitte – Rundrohr – Vollmaterial – Vierkantprofil – Flachprofil Befestigung Material und Oberfläche: Edelstahl in geschliffener Oberfläche Stahl feuerverzinkt pulverlackiert Aluminium Pulverlackiert Pulverlackierung nach RAL Standard Tabelle oder Sonderfarben. Die Halteschienen sind über ein geprüftes Entwässerungsmodul unterhalb der Fensterbank zu entwässern. Ein Ausklinken, sowohl der Schiene, als auch des Fensterbank Bordstücks sind ausnahmslos nicht zulässig. Zur Geräuschdämmung miss eine einklipsbare Einlegeschiene ausgeführt werden. Die Befestigung der zweiteiligen Führungsschiene muss formschlüssig über einen Scharniermechanismus mit der Blendrahmenschale des Fensters erfolgen. Absturzsicherung darf aus thermischen Gründen nicht direkt mit dem Mauerwerk verbunden werden. Absturzsicherung darf aus thermischen Gründen nicht direkt mit dem Mauerwerk verbunden werden.
Ansichtsbreite 58mm, komplett zur Innenlichtkante einputzbar.

Oberflächenbehandlung, Aluminium
Die Beschichtung ist nach den gültigen Qualitätsrichtlinien für die Beschichtung von Bauteilen aus Aluminium den QUALICOAT-Vorschriften auszuführen. Die mit Pulverlacken zu beschichtenden Teile erhalten zunächst eine chemische Oberflächenbehandlung, die mit einer Chromfreien Passivierung nach DIN 50939 zu erfolgen hat. Rahmen welche eine mechanische (gesickte) Eckverbindung aufweisen müssen zusätzlich eine chemische Oberflächenbehandlung aufweisen, die über eine QUALICOAT-Zulassung der SEASIDE-Klasse verfügen. Die anschließende Beschichtung erfolgt mit einem Premium Pulverlacksystemen in hochwetterfester / fassadentauglicher Pulverqualität und deren Beschichtungsprozess über eine QUALICOAT-Zulassung verfügen.

Farbbestimmung
Farbton: RAL / DB nach Wahl des AG

Der endgültige Farbton wird nach Auftragserteilung bekannt gegeben.
Die Palette der zur Wahl stehenden Farbtöne ist auf die obige Farbkarte eingegrenzt.
Alle Profile erhalten den gleichen Farbton.

Anforderungen an die Konstruktion
Folgende Eigenschaften und Klassifizierungen sind entsprechend der Produktnorm für Fenster DIN EN 14351-1 gefordert:
Wärmedämmung nach DIN EN ISO 10077-2: ab Uf = 1,1 W/(m²K)
Windlastwiderstand nach DIN EN 12210: bis Klasse C4
Luftdurchlässigkeit nach DIN EN 12207: bis Klasse 4
Schlagregendichtigkeit nach DIN EN 12208: bis Klasse 9A

Die Spezifikationen werden in der Leistungsposition definiert.
