Variantenreiche Glasdachlösungen in Stahl – für höchste individuelle Ansprüche
Formenvielfalt, planungssicher und montagefreundlich: Das Fassadensystem VISS Dachverglasung ermöglicht geschweißte und gesteckte Stahlkonstruktionen für Glasdächer, mit denen auch große Spannweiten sicher realisiert werden können.
Die filigranen und hochstabilen Stahl-Profile bieten ein breites Gestaltungsspektrum: von Pyramiden- und Kuppellösungen über Schrägdächer bis hin zu Giebel- und Pultdachverglasungen.

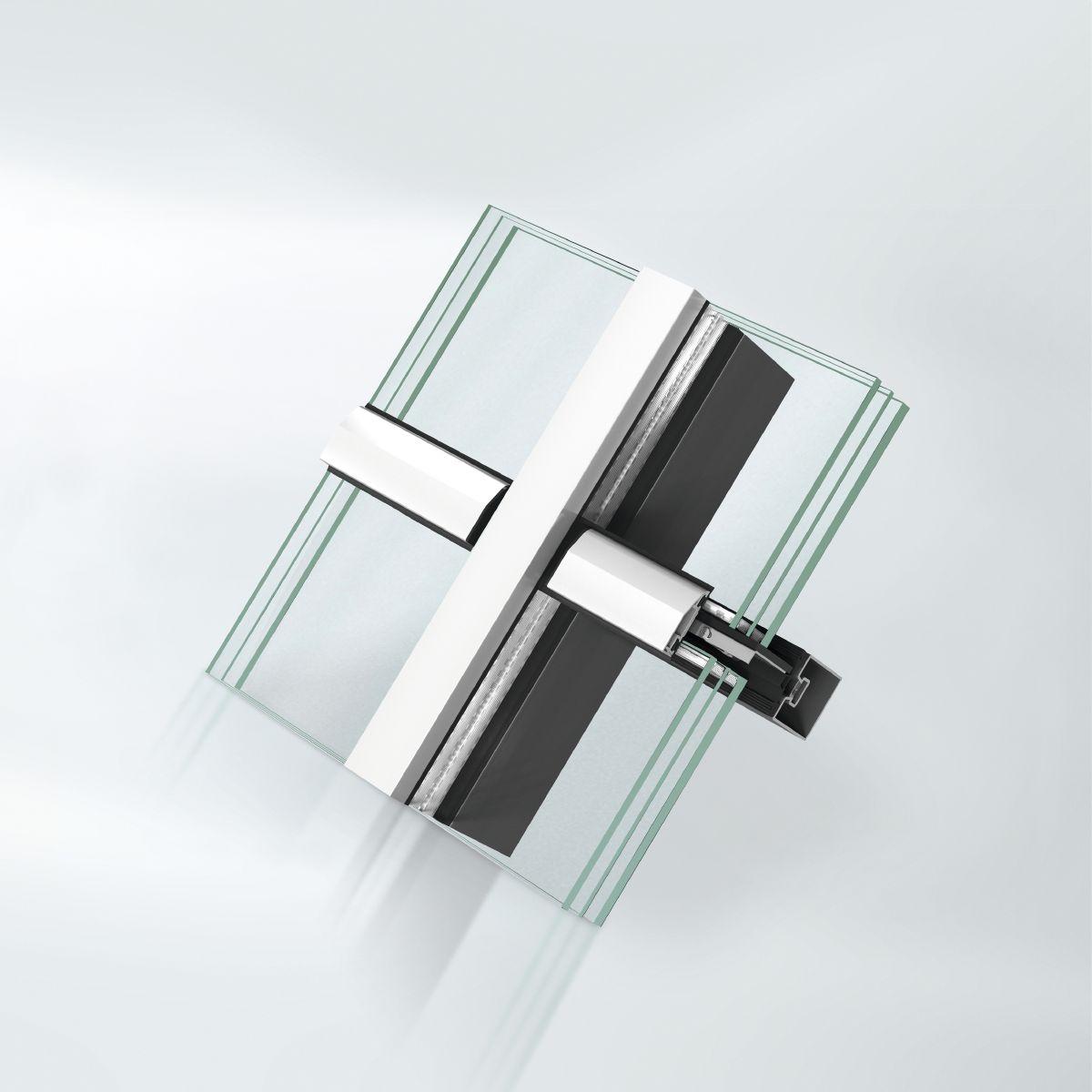

VISS Dachverglasung
Wärmegedämmte Pfosten-Riegel-Konstruktion für den Einsatz im Schrägdachbereich sowie in Dachkonstruktionen,
Im Glasfalz werden Dämmkerne aus Kunststoffschaum eingesetzt, die eine Reduzierung der Wärmestrahlung bewirken. Diese Dämmkerne müssen eine Belüftung des Scheibenrandverbundes ermöglichen.
Durch diese Dämmkerne werden je nach Füllungsstärke Uf-Werte von 0,7 bis 1,2 W/m²K einschließlich des Einflusses der Schraubenbefestigung erreicht.
Konstruktionsmerkmale:
Das Tragwerk der Fassadenkonstruktion besteht aus rechteckigen oder speziell geformten Stahl-Hohlprofilen mit einer Ansichtsbreite von 50 mm und unterschiedlichen Bautiefen mit einer Wandstärke von mindestens 2 mm und Profilradien kleiner 2 mm.
Die tragenden Profile sind raumseitig angeordnet. Die Anbindung der Riegel an die Sparren erfolgt durch Schweißung oder spezielle T-Verbinder.
Übergänge der Schrägbereiche in Vertikalfassaden (VISSl) sind problemlos herstellbar.
Außenseitige Deckprofile in Aluminium/ Edelstahl, Ansichtsbreite 50 mm, mit verschiedenen Tiefen und Konturen.
Glas-/Ausfachungsdicken bis 70 mm sind einsetzbar. Alle Glasscheiben – auch die von Einsatzelementen – sind in der gleichen Ebene angeordnet.
Die Glasfalzbelüftung sowie die Glasfalzentwässerung nach außen erfolgen über den Riegel sowie auch über den Pfosten (Sparren). Die Wasserführung erfolgt im Riegelprofil durch eine Riegeldichtung mit zwei Dichtungsebenen.
Die Abdichtung zu den Glasscheiben und/oder Ausfachungen erfolgt mit EPDM-Dichtungen. Die inneren Dichtungen bilden die wasserführende Ebene des Systems. Durch die zwei Dichtungsebenen wird eine kontrollierte Entwässerung des Glasfalzes erreicht. Stossbereiche (Sparren Riegel) sind mit Silikon Dichtmanschetten mit Einlegeblechen sowie Stopfen zum Verschließen der Riegeldichtung auszuführen. Die Falzgrundbelüftung sowie der Dampfdruckausgleich des Glasfalzes nach außen erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Sparrenfalz. Der Sparrenfalz wird im Fußpunkt unsichtbar nach außen entwässert.
Die Anpressleisten werden im Pfosten (Sparren) und Riegel mittels speziellen Edelstahlschrauben mit Zentrierscheiben und Isolationsknöpfen aus hochwertigem Kunststoff mit dem Tragwerk verbunden.
Die Isolationsknöpfe werden im Tragwerk verankert.
Profilansichtsbreiten:
Pfosten 50 mm
Riegel 50 mm
Profilbautiefen Ansichtsbreite 50 mm:
(die hier genannten formalen Abmessungen sind Mindest-Anforderungen)
Pfosten 18/25/50/60/80/95/120/140 mm
Riegel 18/25/50/60/80/95/120/140 mm
Riegel Fußpunkt u.
Deckenanschluss 50/60/80/95/120/140 mm
Deckschale (Pfosten)
(Varianten siehe Architektenordner) 12 mm
Deckschale (Riegel)
(Varianten siehe Architektenordner) 12 mm
