VISS Ixtra

VISS Ixtra

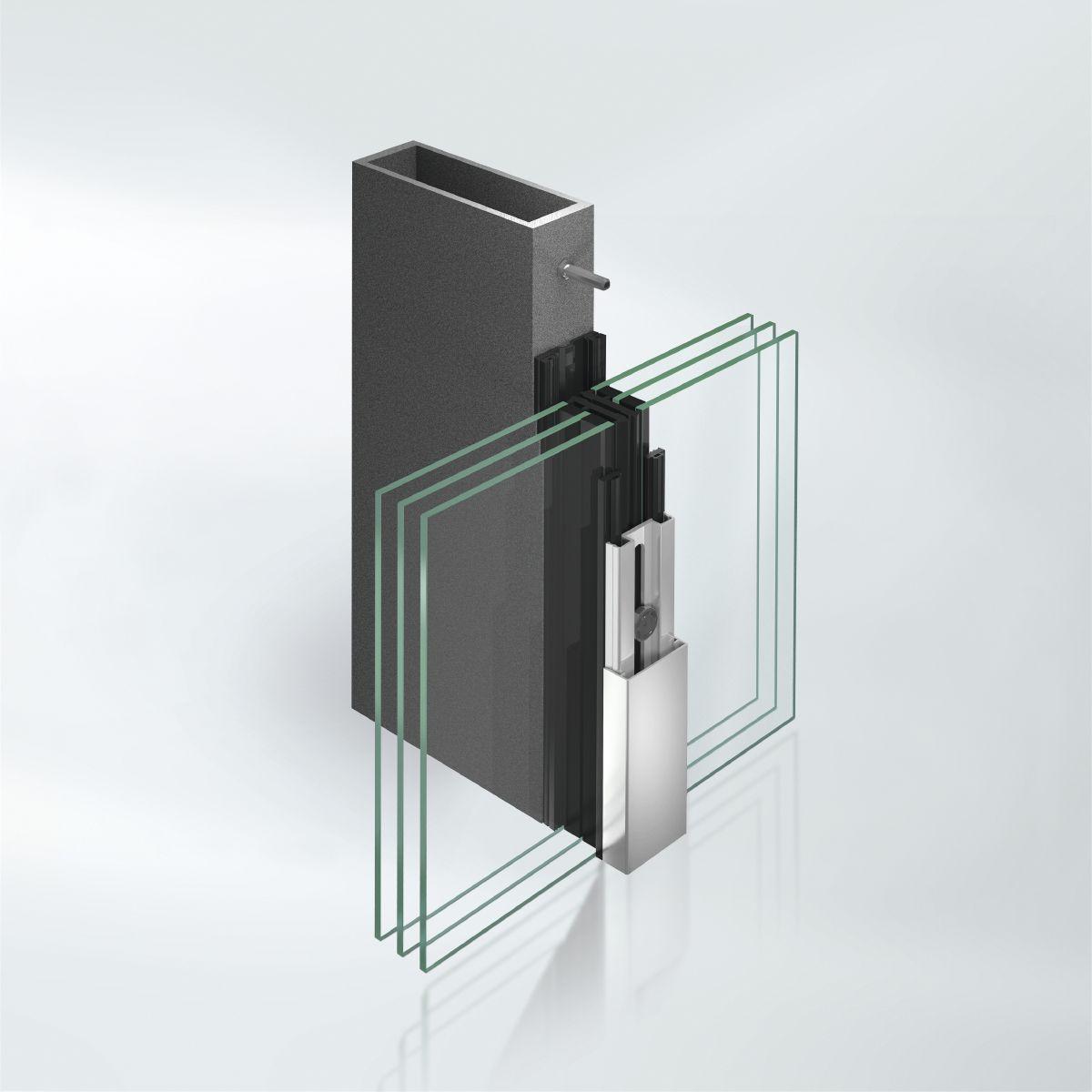

Selbsttragende, wärmegedämmte Pfosten-Riegel-Konstruktion für ein- und mehrgeschossige Fassaden, wahlweise im Grundriss in verschiedenen Winkeln nach innen und/oder außen abknickend.

Konstruktionsmerkmale:
Die Pfosten der Fassadenkonstruktion bestehen aus durch Laserschweißung hergestellten, verbundenen Einzelkomponenten mit unterschiedlichsten Querschnitten mit einer Ansichtsbreite von 50 mm aus dem Werkstoff S235.
Die tragenden Profile sind raumseitig angeordnet.
Bindend zu Erfüllen sind folgende technischen Anforderungen der Pfostenprofile:
Nahtdicke bei durchgeschweißter, einseitiger oder auch beidseitiger Naht kleiner 2 mm.
Einschweißtiefe min. 5 mm pro Seite.
Radien an den Kanten max. 0,75 mm.
Möglichkeit zum Einsatz von Lochbildern als Rundlochung, Quadratlochung oder großformatigen Laserausschnitten im Stegbereich.
Folgende Nachweise der Pfostenprofile sind zu erbringen
höchste Anforderungsstufe Klasse B, abgenommen nach der EN ISO 13919-1
bauaufsichtlich zugelassen nach DIN 18800
zertifiziert mit Ü-Zeichen
Qualitätskontrolle entsprechend den gesetzlichen Anforderungen
Die Abweichung von der Geradheit der Tragprofile darf im Rohzustand den Wert von 1.5 mm/m nicht überschreiten.
Die Verdrehung der Tragprofile darf im Rohzustand den Wert von 1mm/m nicht überschreiten.
Die Tragprofile werden in der Regel aus warm gewalzten Einzelteilen hergestellt.
Die Oberflächengüte dieser Produkte wird durch die EN 10163-3 geregelt. Es ist Aufgabe des Auftragsgebers, die für seine Anwendung geeignete Güteklasse innerhalb der EN 10163 zu definieren.
Die Befestigung der Einsatzelemente (Glasscheiben, Fenster, Türen) im Pfosten erfolgt durch System-Edelstahlbolzen, die fest mit der Unterkonstruktion verschweißt sind.

Die Riegel der Fassadenkonstruktion bestehen aus rechteckigen oder speziell geformten Stahlprofilen bzw. lasergeschweißten Profilen mit einer Ansichtsbreite von 5 mm und unterschiedlichen Bautiefen. Die Anbindung der Riegel an die Pfosten erfolgt durch Schweißung oder spezielle T-Verbinder.
Die Lastabtragung der Einsatzelemente (Glasscheiben, Fenster, Türen) im Riegel erfolgt durch System-Edelstahlbolzen, die fest mit der Unterkonstruktion verschweißt sind.
Die Riegel der Fassadenkonstruktion bestehen aus systemspezifischen Stahlhohlprofilen mit einer Ansichtsbreite von 50 mm und unterschiedlichen Bautiefen. Die Anbindung der Riegel an die Pfosten erfolgt durch Schweißung, systemspezifische T-Verbinder oder einhängbare T-Verbinder
Die Lastabtragung der Einsatzelemente (Glasscheiben, Fenster, Türen) im Riegel erfolgt durch System-Edelstahlbolzen, die fest in der Systemnut eingeklemmt sind.

Außenseitige Deckprofile in Aluminium, Ansichtsbreite 50 mm, mit verschiedenen Tiefen und Konturen, sichtbar verschraubt.
Glas-/Ausfachungsdicken von 6 -70 mm sind einsetzbar. Alle Glasscheiben – auch die von Einsatzelementen – sind in der gleichen Ebene angeordnet.
Die Abdichtung zu den Glasscheiben und/oder Ausfachungen erfolgt mit EPDM-Dichtungen. Die inneren Dichtungen bilden die wasserführende Ebene des Systems. Der obere Glasrandverbund wird durch einen an die Horizontaldichtung anvulkanisierten Lappen abgedeckt. Durch die Überlappung der Horizontaldichtung und der Vertikaldichtung wird eine kontrollierte Entwässerung des Glasfalzes erreicht. Die Falzgrundbelüftung sowie der Dampfdruckausgleich des Glasfalzes nach außen erfolgt unsichtbar feldweise mittels entsprechenden Entspannungsstücken im Riegelbereich unterhalb des äußeren Abdeckprofils.
Die Anpressleisten werden mittels Edelstahlschrauben, Zentrierscheiben und Isolationsklemmknöpfen mit dem Tragwerk verbunden. Die Isolationsklemmknöpfen werden im Riegel verklemmt.
Alle Schrauben für die Außenanwendung sind in Edelstahl auszuführen.

Profilansichtsbreiten:
Pfosten, Riegel 50 mm

Profilbautiefen Ansichtsbreite 50 mm:
(die hier genannten formalen Abmessungen sind Mindestanforderungen)
Pfostengeometrie: H-Profil
Pfostentiefe: 100 mm
Gurtdicke: 8 mm
Stegdicke: 8 mm
Riegel Fußpunkt u.
Deckenanschluss 80 mm
Deckschale (Pfosten)
(Varianten siehe Architektenordner) 18 mm
Deckschale (Riegel)
(Varianten siehe Architektenordner) 12 mm
Riegelgeometrie lasergeschweißtes Profil: H-Profil
Riegeltiefe: 100 mm
