Pfosten-Riegel-Fassade für variantenreiche Lösungen mit hoher Wärmedämmung

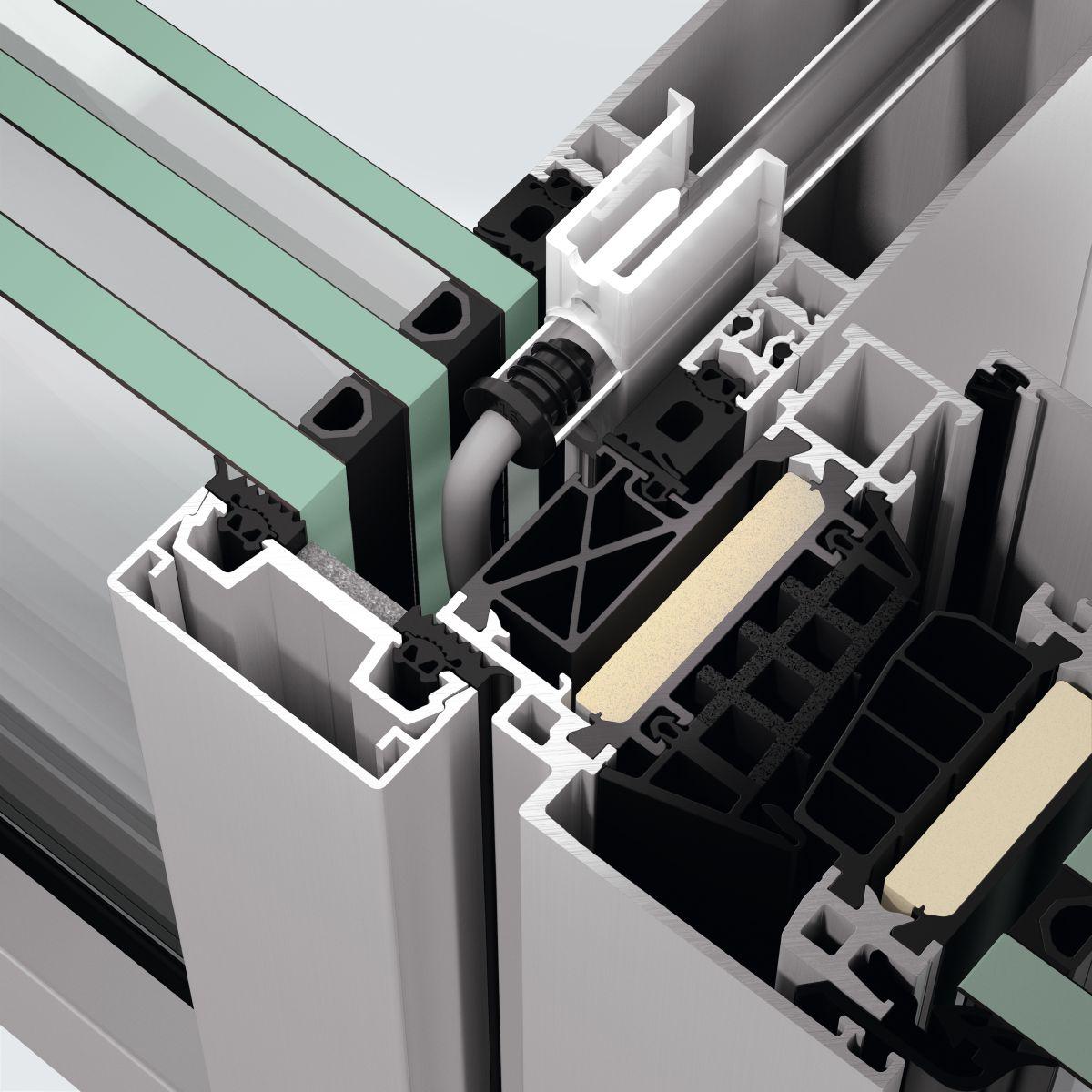

Das hochwärmegedämmte Schüco Fassadensystem FWS 50.HI (High Insulated) bietet hohe Flexibilität und attraktive Gestaltungsoptionen für Fassaden und Lichtdachbereiche – inklusive optimierter Fertigungs- und Montageprozesse. Dank eines breitgefächerten Systemprogramms sind Lösungen für unterschiedlichste Anforderungen und Anwendungen realisierbar.
Eine transparente, profilintegrierte Brüstungssicherung fügt sich nahtlos und filigran in die äußere Fassadenoptik ein. Die geforderte Absturzsicherheit bei geschosshohen Öffnungselementen und niedrigen Brüstungshöhen ist mit gleichbleibender Profilansichtsbreite und einem nicht unterbrochenen Profilverlauf umsetzbar.
In puncto Gestaltungsfreiheit bietet die Pfosten-Riegel-Fassade eine große Auswahl an Glasandruckprofilen und Fassadendeckschalen sowie die Kombination mit Schüco Fenster-, Tür- und Schiebesystemen.
Systemoptimierte Bauteile gewährleisten die einfache und sichere Integration von elektrischen Komponenten, z. B. für automatisierte Schüco Tür- oder Sonnenschutzanlagen.
Schüco FWS 50.HI, hochwärmegedämmte Aluminium Aufsatzkonstruktion auf einem Stahl-Tragwerk
(mit Haltern)
als Pfosten-Riegel-Konstruktion für mehrgeschossige Fassaden mit 50 mm äußerer Ansichtsbreite.
Konstruktionsmerkmale:
Die Konstruktion ist mit HI-Isolatoren (Isolator mit Schaumstoff-Profil) entsprechend den Füllungsdicken auszustatten. Weiterhin erhalten die Aluminium-Andruckprofile zusätzliche Wärmedämmbänder.
Tragwerk:
Auswahl
Das Tragwerk der Fassaden-Konstruktion ist aus Stahl-Rechteck-Profilen/Stahl-Trägern herzustellen.
oder
Das Tragwerk der Fassaden-Konstruktion wird aus Stahl-Rechteck-Profilen/Stahl-Trägern bauseits hergestellt.
Ende
Die tragende Stahlkonstruktion wird raumseitig angeordnet. Die Berechnung und Ausführung der Schweißkonstruktion ist gemäß DIN 18 800 vorzunehmen. Der Korrosionsschutz von Stahlbauten ist nach DIN 55 928 auszuführen. Die Stahlprofile sind für einen bauseits auszuführenden Anstrich vorzurichten. Der Auftragnehmer für die Anstricharbeiten ist darauf hinzuweisen, dass die Profiloberflächen vor dem Lackieren zu reinigen und zu grundieren sind. Der Spalt zwischen dem Tragwerk und der Aufsatzkonstruktion ist mit einer Dichtung zu schließen.
Das Verglasungssystem bilden Pfosten- und Riegelprofile mit C-förmigen Aufnahmenuten für die Anbindung an das Tragwerk sowie Deckschalen und/oder Andruckleisten aus Aluminium. Die Dichtungsaufnahmenut der Riegel überlappt die Dichtungsaufnahmenut der Pfosten. Die Überlappungsbereiche sind mit Dichtstücken abzudichten. Die Anbindung des Verglasungssystems an das Tragwerk erfolgt mittels Befestigungshaltern aus Edelstahl. Die maximalen Befestigungsabstände sind nach den Bemessungstabellen des System-Herstellers zu ermitteln.
Verglasung / Einsatzelemente:
Alle Glasscheiben – auch die der Einsatzelemente – sind in der gleichen Ebene angeordnet.
Die raumseitigen Verglasungsdichtungen aus witterungsbeständigem schwarzem EPDM haben in den Pfosten und Riegeln ungleiche Bauhöhen (6 mm Versatz).
Außen werden zwei Einzeldichtungen aus witterungsbeständigem schwarzem EPDM mit 5 mm Höhe angeordnet. Stoßbereiche (Pfosten/Riegel) sind mit Dichtungskreuzen aus EPDM auszuführen.
Dachverglasungen sind grundsätzlich mit zwei Einzeldichtungen und einem Butyl-Dichtband auszuführen.
Belüftung:
Die Falzgrundbelüftung sowie der Dampfdruckausgleich erfolgen über die vier Ecken eines jeden Scheibenfeldes in den Pfostenfalz.
Für eine feldweise Entwässerung und Belüftung sind in den Aluminium-Andruckprofilen, Deckschalen und Dichtungen entsprechende Öffnungen vorzusehen.
Profilansichtsbreiten:
Pfosten, Riegel, Deckschalen 50 mm
Profilbautiefen:
Aufsatzpfosten 22 mm
Aufsatzriegel 28 mm
Deckschale (Pfosten) rechteckig 20 mm
Deckschale (Riegel) rechteckig 15 mm
