Variantenreiches Fassadenfenster in Ganzglasoptik mit einfacher Montage
Das Schüco Fenstersystem AWS 114 SG (Structural Glazing) kombiniert attraktive Ganzglasoptik mit hoher Effizienz in Herstellung, Montage und Betrieb – ausführbar als Parallel-Ausstell- oder als Senkklapp-Fenster.
Mit seinen großen Flügelformaten lässt sich das funktionelle System optisch nahtlos in unterschiedlichste Fassadengeometrien integrieren – auch mit hohen Flügelgewichten.
Das Einsatzelement bietet als wärmegedämmtes Ganzglas-Fassadenfenster mit Stufenisolierglas vielfältige Gestaltungsoptionen bei der Integration in Schüco Structural-Glazing-Fassadensysteme.

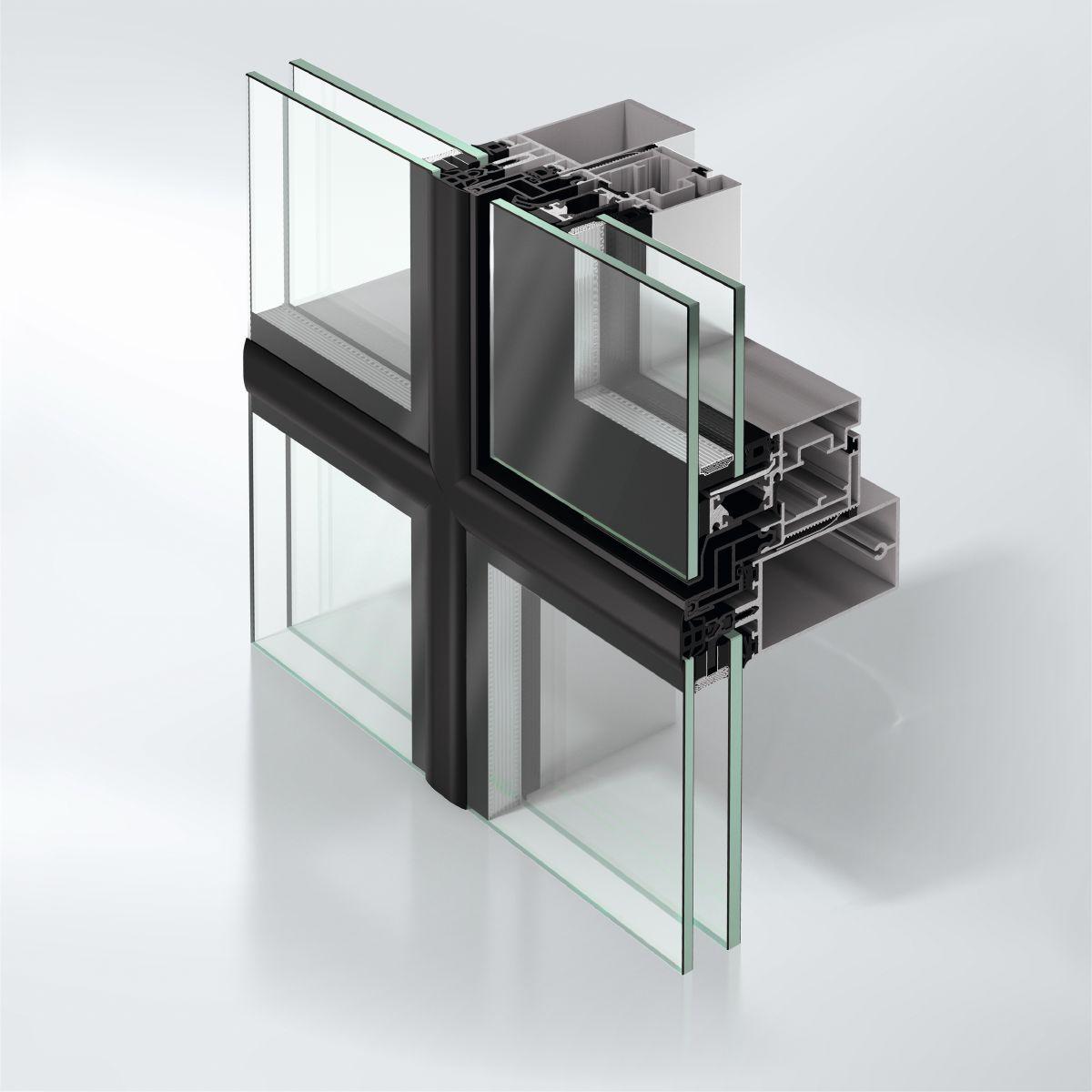

Schüco AWS 114 SG, gedämmtes Aluminium „PAF“ Parallel-Ausstell-Fenster, mit Stufenglas
für den Einsatz in Posten-Riegel-Konstruktionen (wie auch Elementfassaden) mit äußeren Deckschalen, horizontal und vertikal oder nur mit vertikalen Deckschalen oder nur mit horizontalen Deckschalen oder als SG Variante.
Zulassung:
Die Planung, Bemessung und Ausführung muss gemäß den Bestimmungen der Europäisch- Technischen Zulassung ETA-11/0330 und der allgemeinen bauaufsichtlichen Zulassung (abZ), Zulassungsnummer Z-70.1-192 erfolgen.
Konstruktionsmerkmale:
Die PAF-Elemente bestehen aus einem hochthermisch getrennten Einsatz-Blendrahmen mit einer raumseitigen Ansichtsbreite von 60 mm.
Die Bautiefe der Flügelrahmen beträgt je nach Verglasungsart 71 bis 87 mm (Klebefläche außen bis Flügel-Innenkante).
Der Einsatz-Blendrahmen erhält außen eine aufgesteckte Kunststoff-Schale mit einem variablen Zusatzprofil entsprechend dem Einsatzfall.
Für den Einsatz in SG Fassaden ist das obere Zusatzprofil mit einer flexibelen Fahne ausgestattet.
Die Einsatzelemente sind mit drei umlaufenden Anschlagdichtungen auszustatten.
Die Verglasung der Flügelrahmen erfolgt werkseitig mit Stufenisolierglas.
Folgetext entsprechend den gesetzlichen Bestimmungen auswählen!
Gelangen Elemente mit einer Einbauhöhe > 8 Meter zur Ausführung, so sind die Verglasungen zusätzlich mittels einem Glashalterahmen mechanisch zu sichern
