Schüco AS PD 75.HI – Individualität ohne Komplexität
Die Panorama Design Schiebetür AS PD 75.HI bündelt die vielfältigen Funktions- und Designeigenschaften in verschiedene Produktlinien, ohne ihre Individualität zu verlieren. Die technischen Leistungseigenschaften aller Linien sind einheitlich auf höchstem Niveau. Durch zusätzliche Features, wie z. B. die Integration eines Sonnenschutzes, bietet die Panorama Design Schiebetür ein hohes Maß an Gestaltungsfreiheit. Neben den standardmäßig verfügbaren Öffnungsvarianten können die Schiebeelemente frei konfiguriert und an die Anforderungen der individuellen Fassadengestaltung angepasst werden.

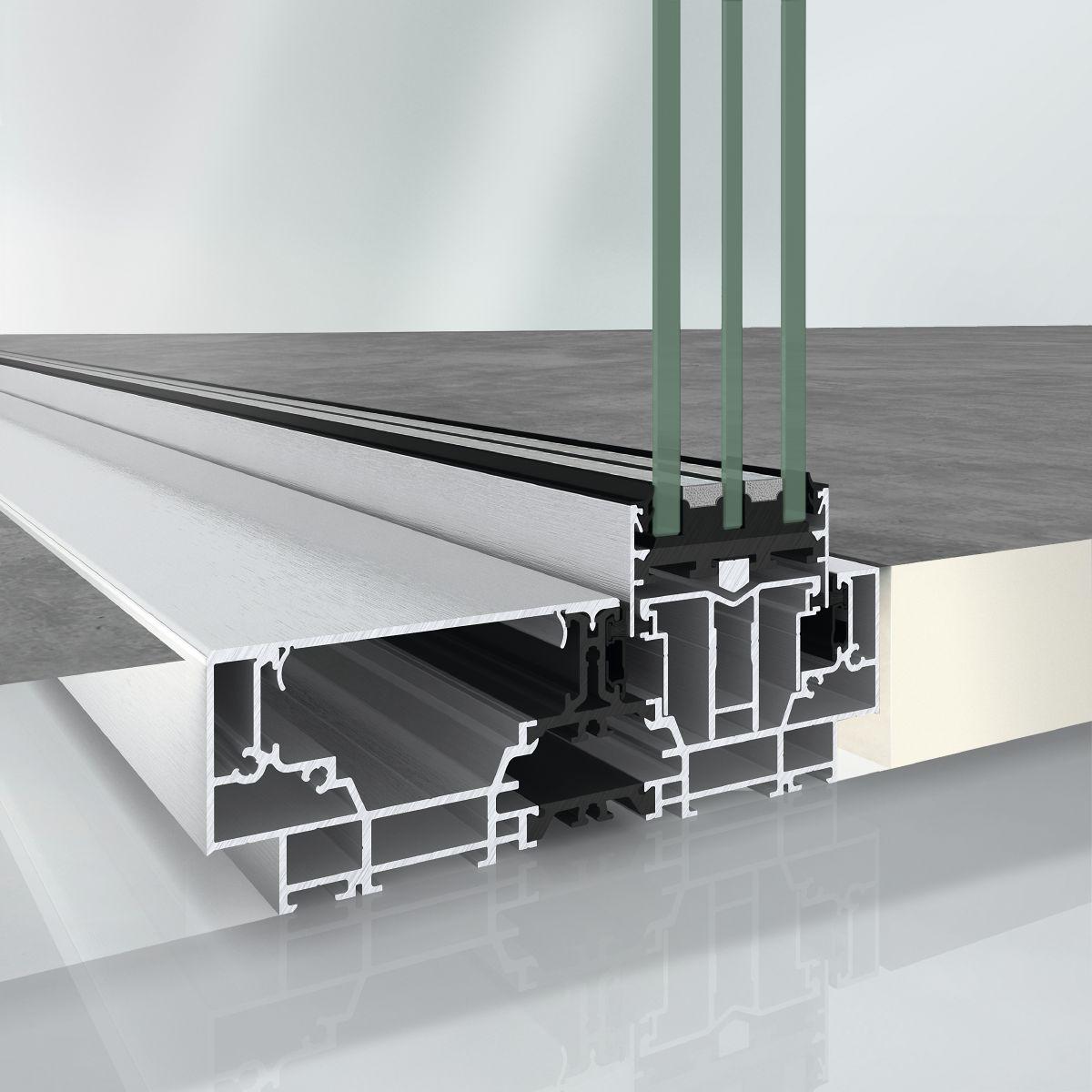

Schüco AS PD 75.HI Access Line TipTronic, wärmegedämmtes Aluminium Panorama Design System
mit 218 mm Rahmenbautiefe.

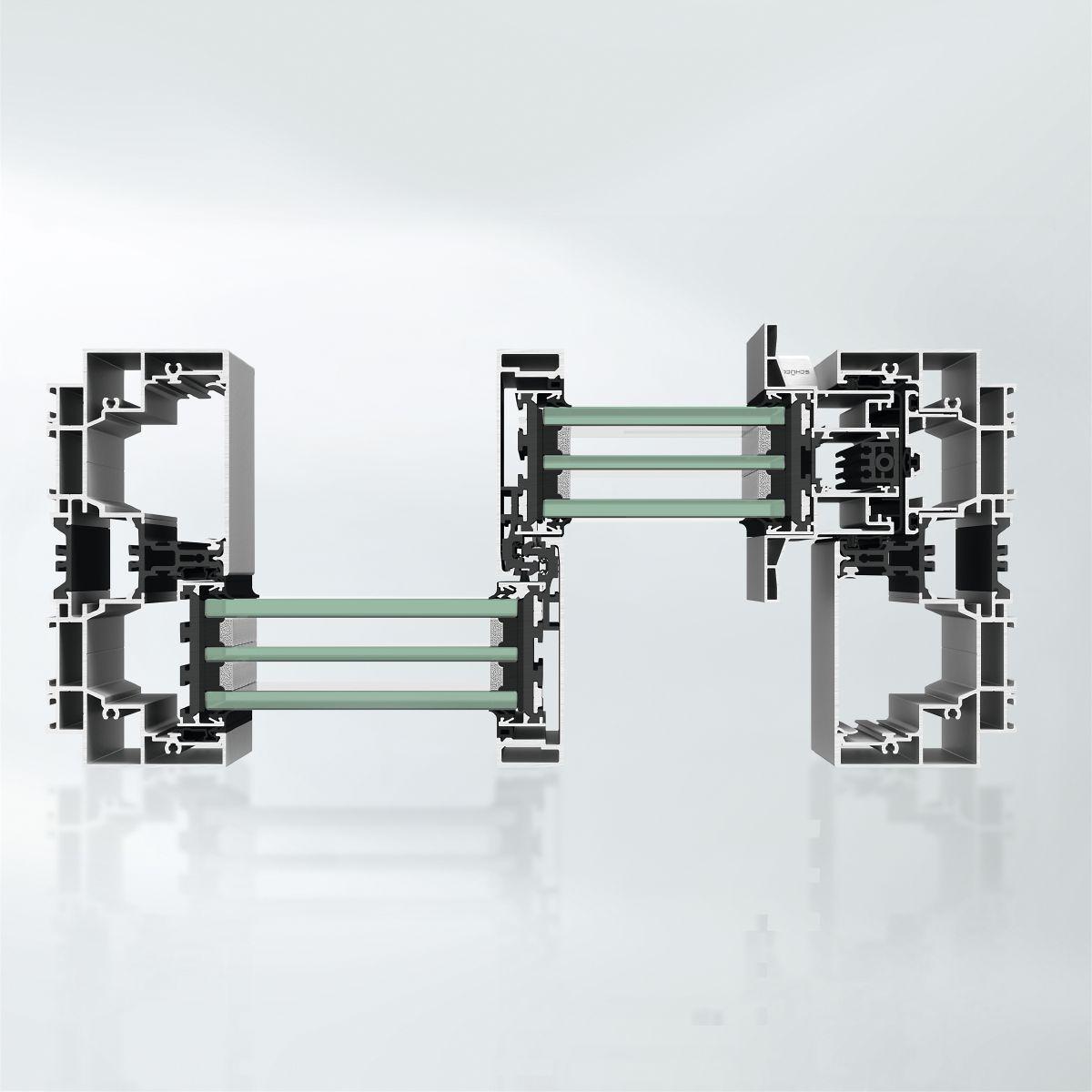

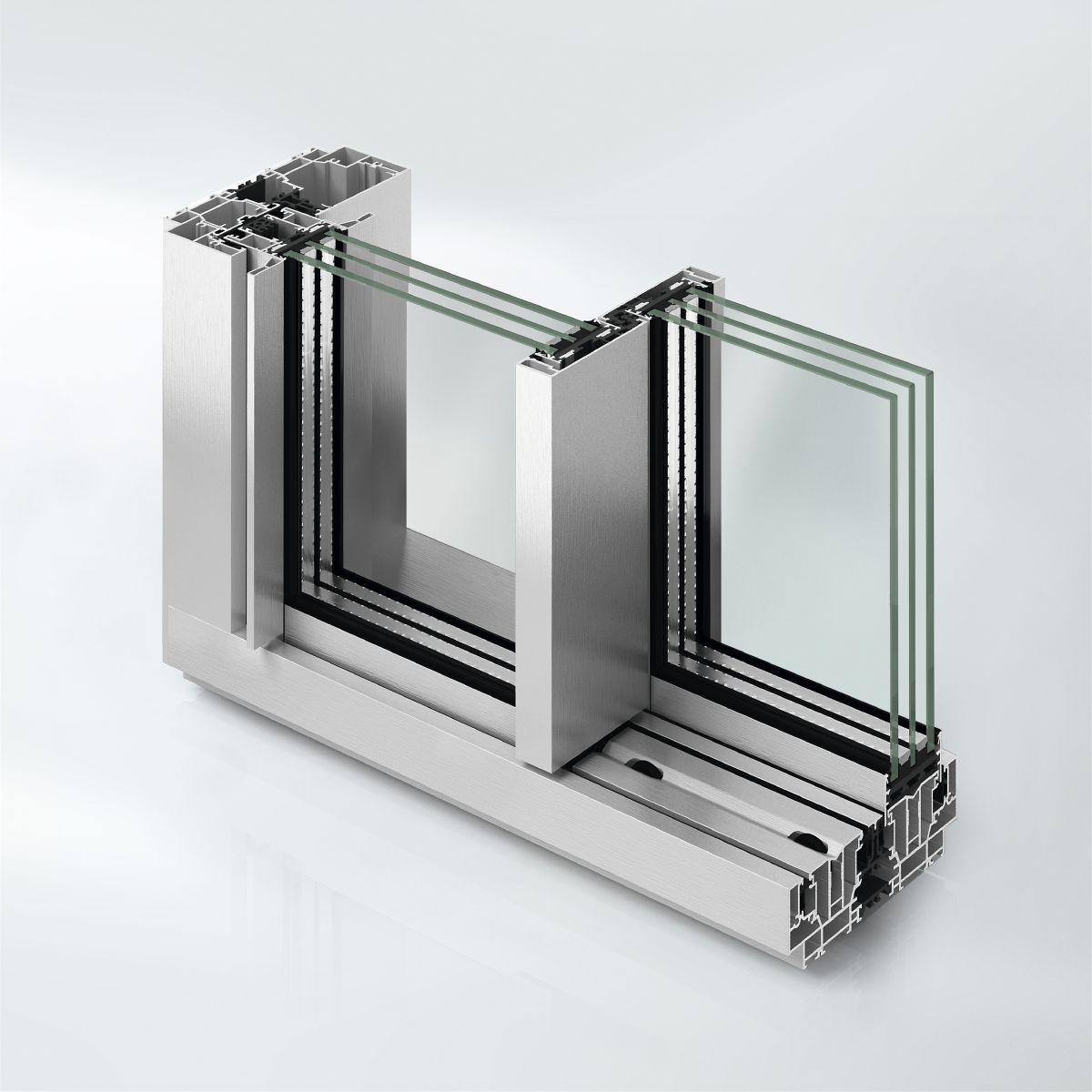

Konstruktionsmerkmale:
Der Blendrahmen hat zwei Fahrspuren und wird im Eckbereich auf Stoß gefertigt.
Der Einsatz von Verstellschrauben ermöglicht eine nachträgliche Justierbarkeit des Blendrahmens.
Die Flügelprofile aus Aluminium-Polyamid-Verbund sind mit der Isolierglaseinheit nach Systemvorgaben zu verkleben und bilden ein statisches Element.
Die Flügel sind seitlich und oben komplett im Blendrahmen versenkt, der untere Flügel hat eine Ansichtsbreite von 28 mm.
Die Schwelle ist bodengleich.
Der Verhakungsbereich (Mittelpunkt) ist im Sichtbereich mit Aluminium Deckschalen verkleidet, die Ansichtsbreite der Verhakung beträgt 35 mm.
Der seitliche Blendrahmen wird beim Öffnen des Flügels durch ein dynamisches Abdeckprofil flächenbündig optisch geschlossen.
Optional:
Die Access Line kann mit dem verdeckt vorgebauten Schüco AB ZDS Sonnenschutz kombiniert werden.
Im Verhakungsbereich kann mittels eines Adapterprofils eine Holz-Aluminium Applikation (WoodDesign) aufgeklebt werden.
Profilbautiefen:
Blendrahmen: 218 mm (2-gleisig)
Flügelrahmen: 75 mm
Ansichtsbreiten:
Blendrahmen: 65,5 – 116 mm (nicht sichtbar)
Flügelrahmen: 28 mm (nur unten sichtbar)
Verhakung: 35 mm
Öffnungstypen:
2A, 2A/1, 2B, 2C, 2G/1
Maximale Abmessungen:
Flügelgewichte: bis 800 kg
max. Flügelgrößen (BxH): 3500 x 3500 mm
Glasstärken: 40 – 60 mm
Prüfwerte:
Wärmedämmung nach DIN EN ISO 10077-2: ab Uw = 0,98 W/(m²K)*
Windlastwiderstand nach DIN EN 12210: bis Klasse B4/C2 (Zielwert)
Luftdurchlässigkeit nach DIN EN 12207: bis Klasse 4 (Zielwert)
Schlagregendichtigkeit nach DIN EN 12208: bis Klasse 9A (Zielwert)
Einbruchhemmung nach DIN EN 1628: bis RC 2
Bedienkräfte in Anlehnung an DIN EN ISO 13115: bis Klasse 2
*Berechnungsbasis: Typ 2A/1, BxH 5000 x 2700 mm, Glas 0,6 W/(m²K), Psi 0,034
