Wärmegedämmtes Pfosten-Riegel-System aus Stahl für großflächige Vertikalfassaden
Mit dem auf Trockenverglasung basierenden Stahl-System VISS TV (Trockenverglasung) können Pfosten-Riegel-Konstruktionen für großflächige Vertikalfassaden architektonisch beeindruckend realisiert werden.
Die raumseitige Tragkonstruktion der Fassadenelemente lässt sich mit schmalen Profil-Ansichtsbreiten optisch leicht und variantenreich gestalten – auch in verschiedenen Bautiefen.
Bei der äußeren Abdeckung der Tragkonstruktion können mit Aluminium-Deckprofilen in verschiedenen Tiefen und Konturen architektonische Akzente gesetzt werden. Deckprofile in INOX-Qualität komplettieren das breite Gestaltungsspektrum der Fassade.
Das System sorgt mit schlanken Ansichtsbreiten für höchstmöglichen Lichteinfall. Auch Übergänge von einer Lichtdachkonstruktion in die Vertikalfassade werden optisch elegant gelöst.
VISS TV
WK2 nach DIN EN 1627 – Prüfbericht 211 30923
Wärmegedämmte Pfosten-Riegel-Konstruktion für ein- und mehrgeschossige Fassaden
Konstruktionsmerkmale:

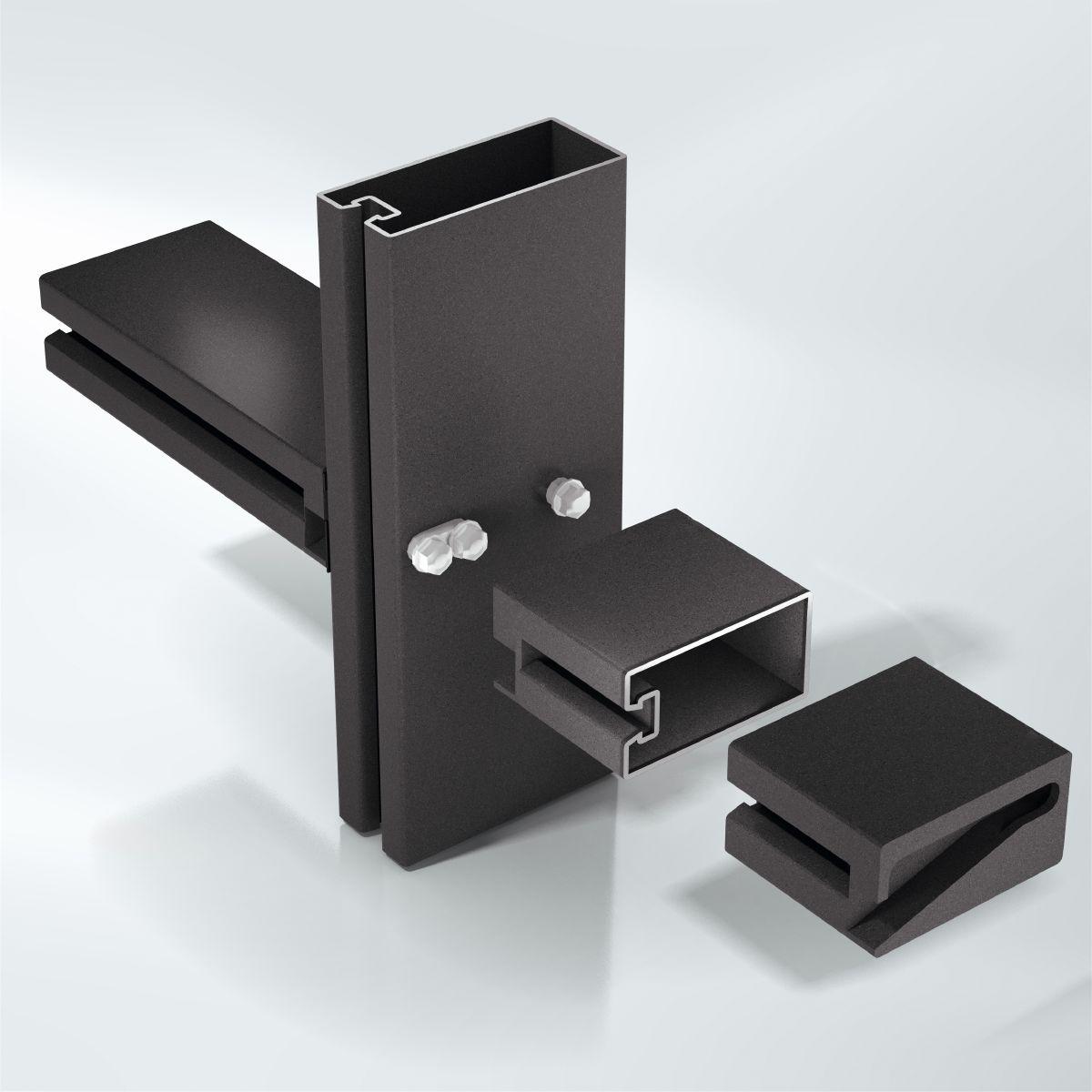

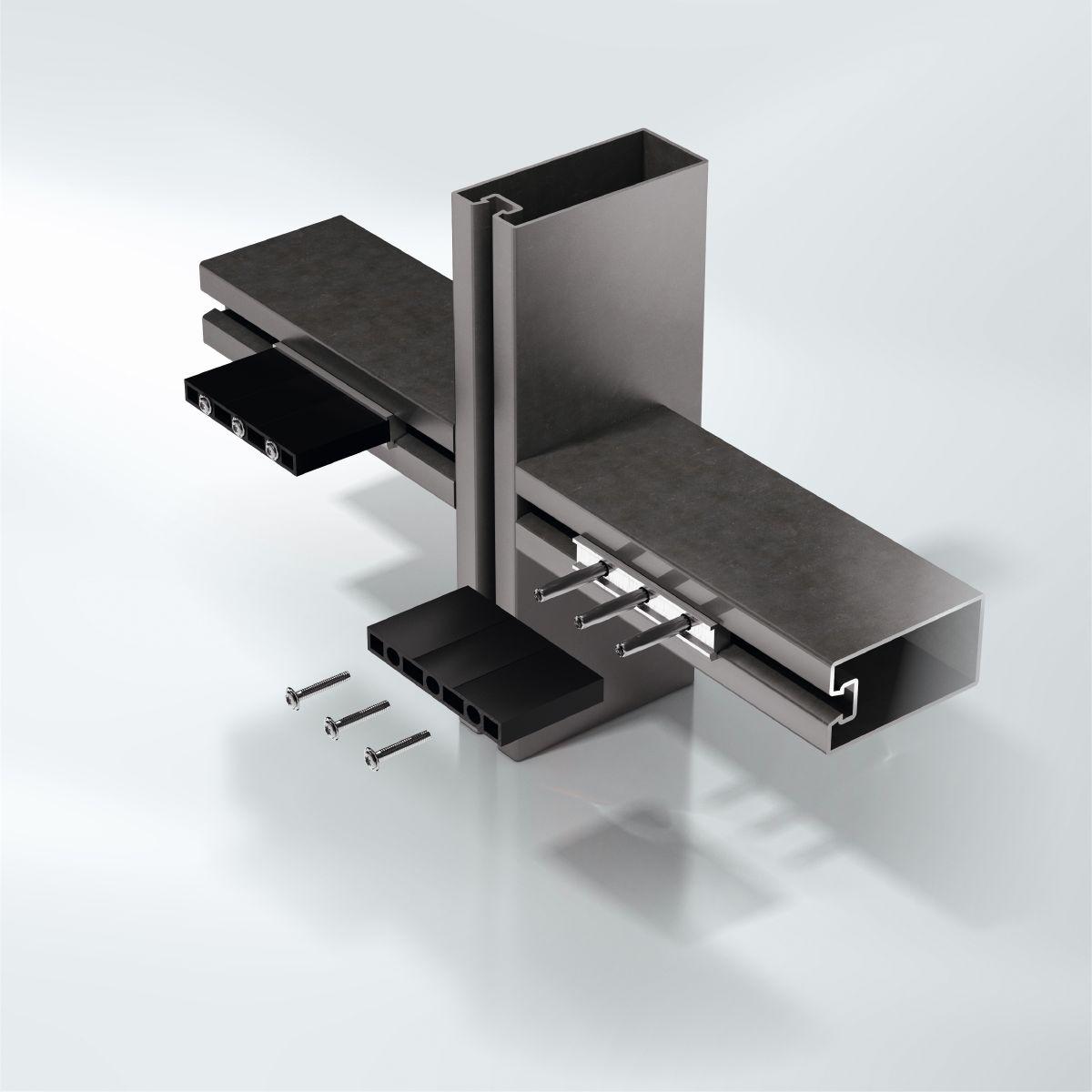

Das Tragwerk der Fassadenkonstruktion besteht aus rechteckigen oder speziell geformten Stahl-Hohlprofilen mit einer Ansichtsbreite von 50/60 mm und unterschiedlichen Bautiefen. Die tragenden Profile sind raumseitig angeordnet. Die Anbindung der Riegel an die Pfosten erfolgt durch Schweißung oder spezielle T-Verbinder.
Bei Fassadenelementen mit einbruchhemmenden Forderungen sind zwingend die Verarbeitungs- und Montagerichtlinien des Systemgebers zu beachten.
Außenseitige Deckprofile in Aluminium/ Edelstahl, Ansichtsbreite 50/60 mm, mit verschiedenen Tiefen und Konturen.
Glas-/ Ausfachungsdicken bis 70 mm sind einsetzbar. Alle Glasscheiben – auch die von Einsatzelementen – sind in der gleichen Ebene angeordnet.
Einsatzelemente aus dem System JANISOL / JANISOL primo können als Tür- und Fensterelement in die einbruchhemmende Fassade mit Prüfzeugnis konformen Anschlüssen eingebaut werden.

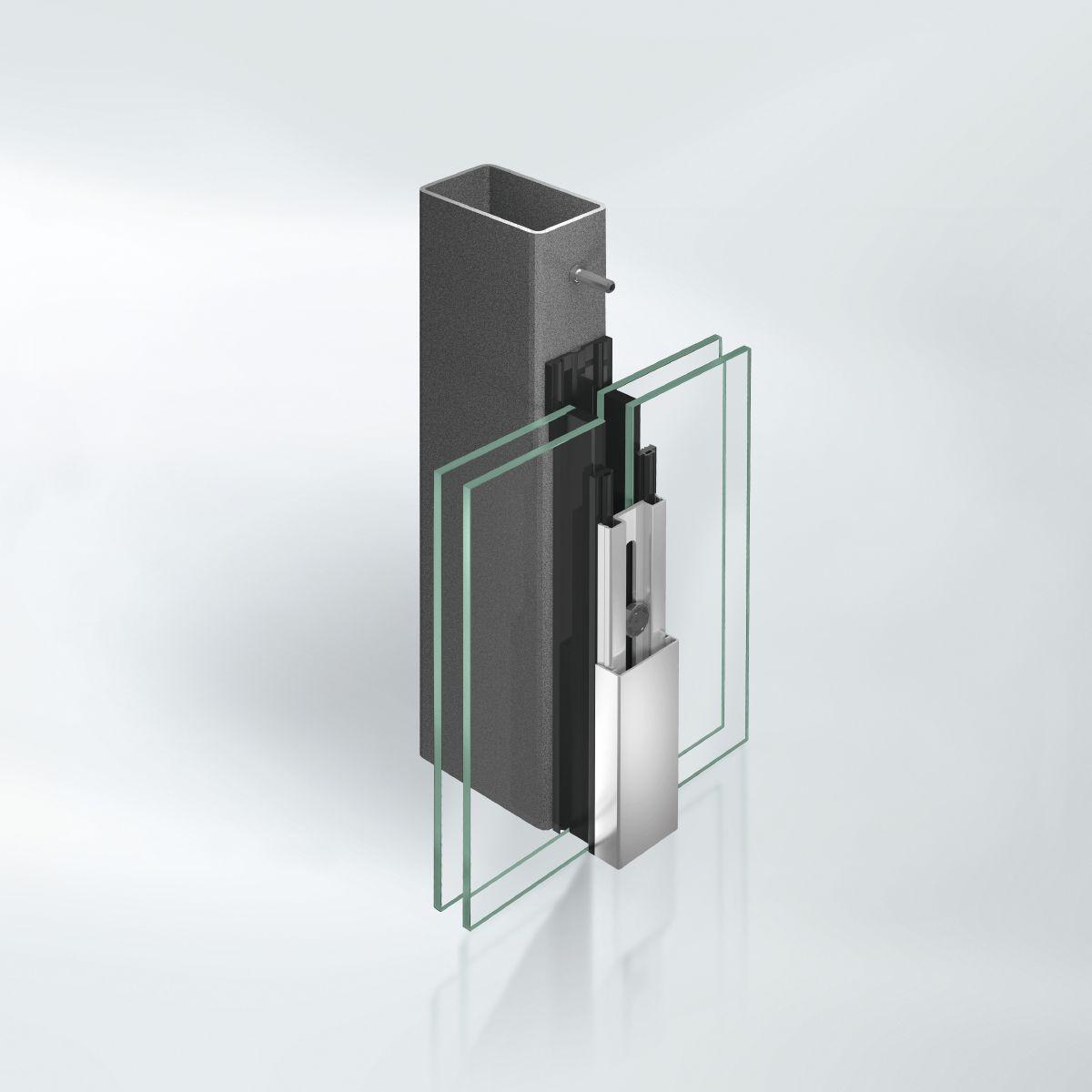

Die Abdichtung zu den Glasscheiben und/oder Ausfachungen erfolgt mit EPDM-Dichtungen. Die inneren Dichtungen bilden die wasserführende Ebene des Systems. Der obere Glasrandverbund wird durch einen an die Horizontaldichtung anvulkanisierten Lappen abgedeckt. Die Falzgrundbelüftung sowie der Dampfdruckausgleich des Glasfalzes nach außen erfolgt unsichtbar feldweise mittels entsprechenden Entspannungsstücken im Riegelbereich unterhalb des äußeren Abdeckprofils.

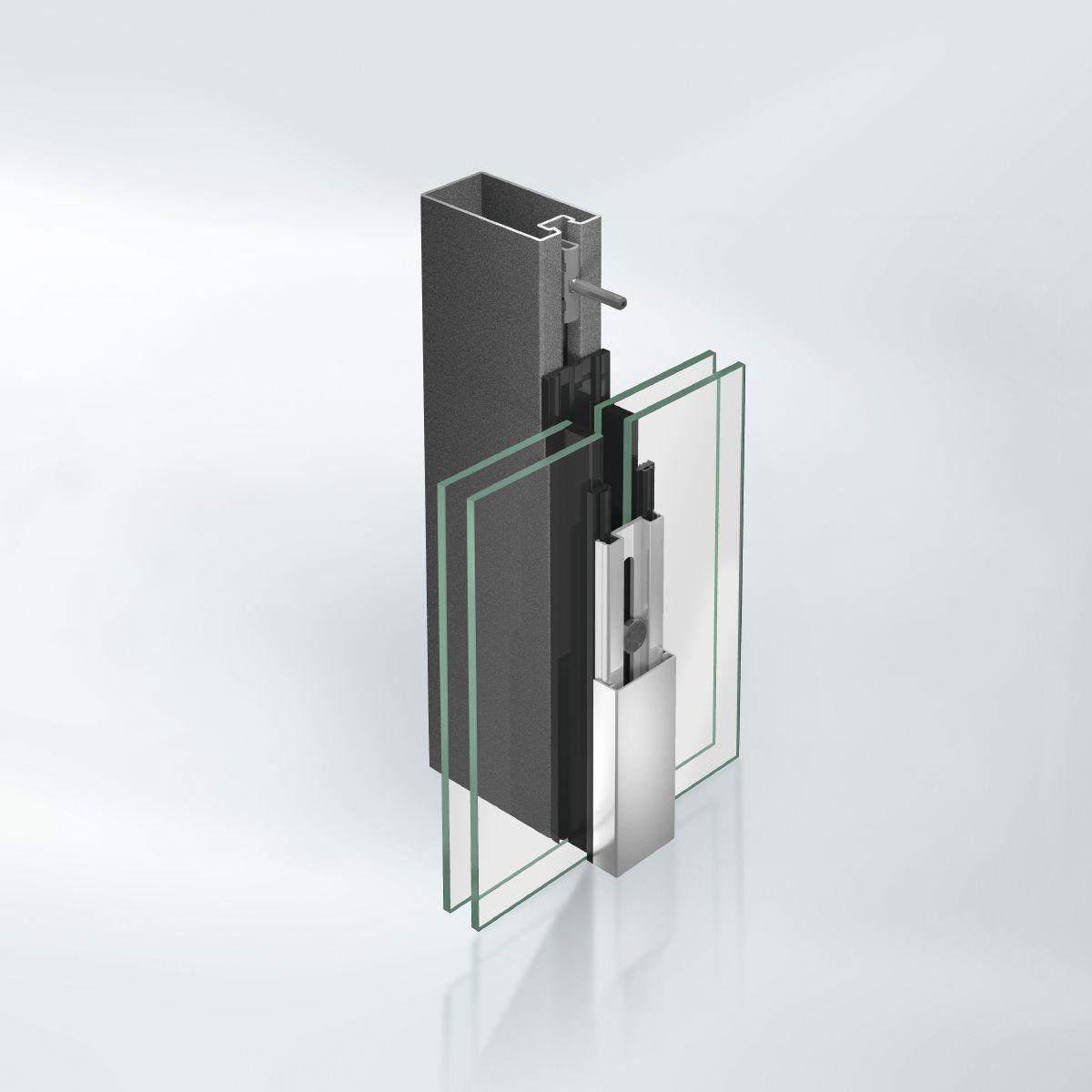

Die Anpressleisten werden mittels Edelstahlschrauben, Zentrierscheiben und Isolationsklemmknöpfen mit dem Tragwerk verbunden. Die Isolationsklemmknöpfe werden im Tragwerk verklemmt.
Es dürfen keine direkten Verbindungen bzw. Wärmebrücken durch die Verschraubung zwischen Tragkonstruktion und äußeren Anpressleisten entstehen. Alle Schrauben für die Außenanwendung sind in Edelstahl auszuführen.
Profilansichtsbreiten:
Pfosten, Riegel 50/60 mm
Profilbautiefen Ansichtsbreite 50 mm:
(die hier genannten formalen Abmessungen sind Mindest-Anforderungen)
Pfosten 25/50/60/80/95/120/140 mm
Riegel 25/50/60/80/95/120/140 mm
Riegel Fußpunkt u.
Deckenanschluss 50/60/80/95/120/140 mm
Deckschale (Pfosten)
(Varianten siehe Architektenordner) 18 mm
Deckschale (Riegel)
(Varianten siehe Architektenordner) 12 mm
Profilbautiefen Ansichtsbreite 60 mm:
(die hier genannten formalen Abmessungen sind Mindest-Anforderungen)
Pfosten 25/50/80/100/120/150 mm
Riegel 25/50/80/100/120/150 mm
Riegel Fußpunkt u.
Deckenanschluss 50/80/100/120/150 mm
Deckschale (Pfosten)
(Varianten siehe Architektenordner) 18 mm
Deckschale (Riegel)
(Varianten siehe Architektenordner) 12 mm
