External, forward-mounted textile sun shading with a high level of wind stability

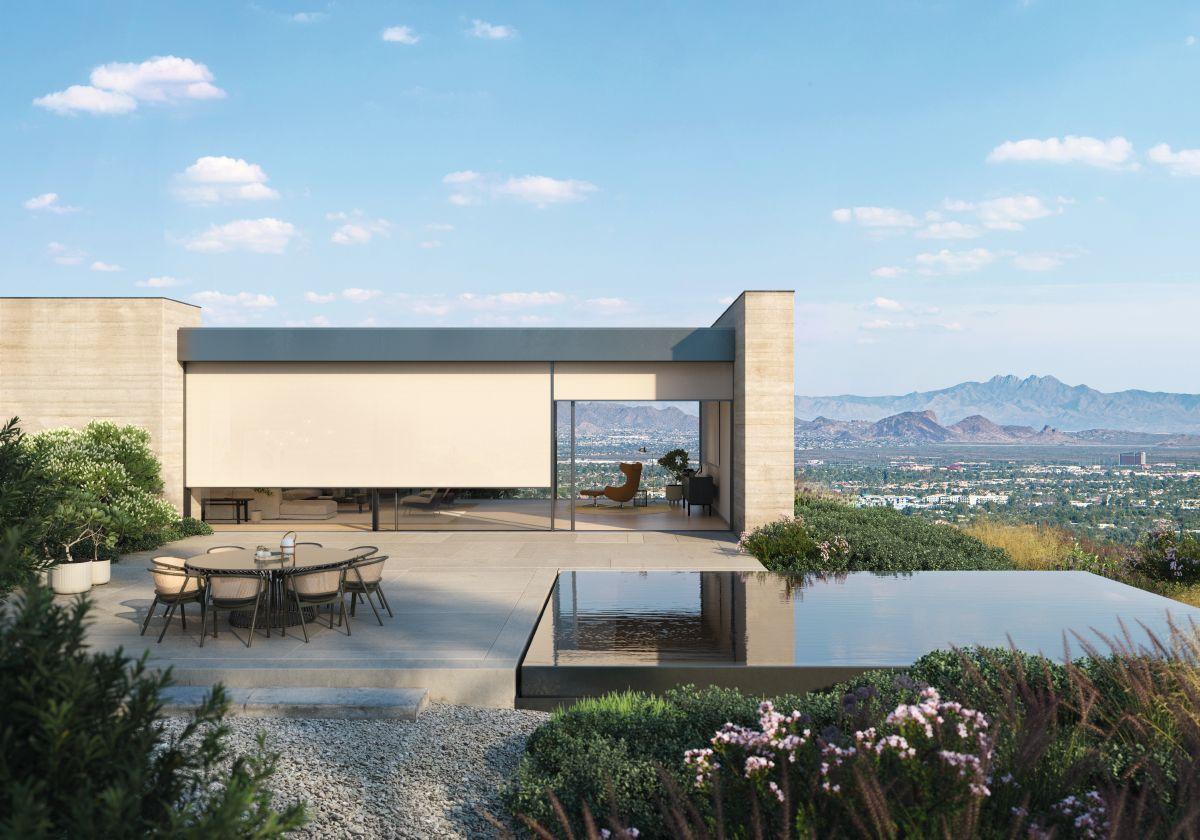

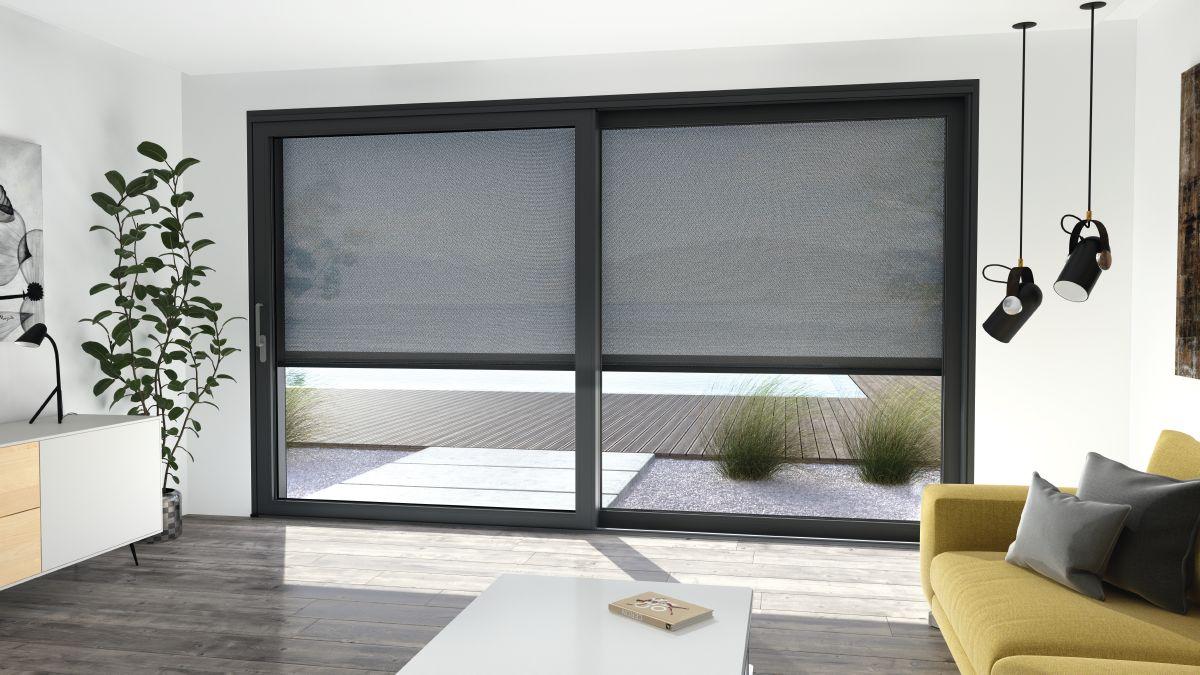

Schüco AB ZDS (Aluminium Blind Zip Design Screen) is an external, forward-mounted textile sun shading system that offers a modern, two-dimensional design and convenient shading solutions for the Schüco ASE 60, ASE 80.HI, ASE 67 PD and AS PD 75.HI sliding systems.

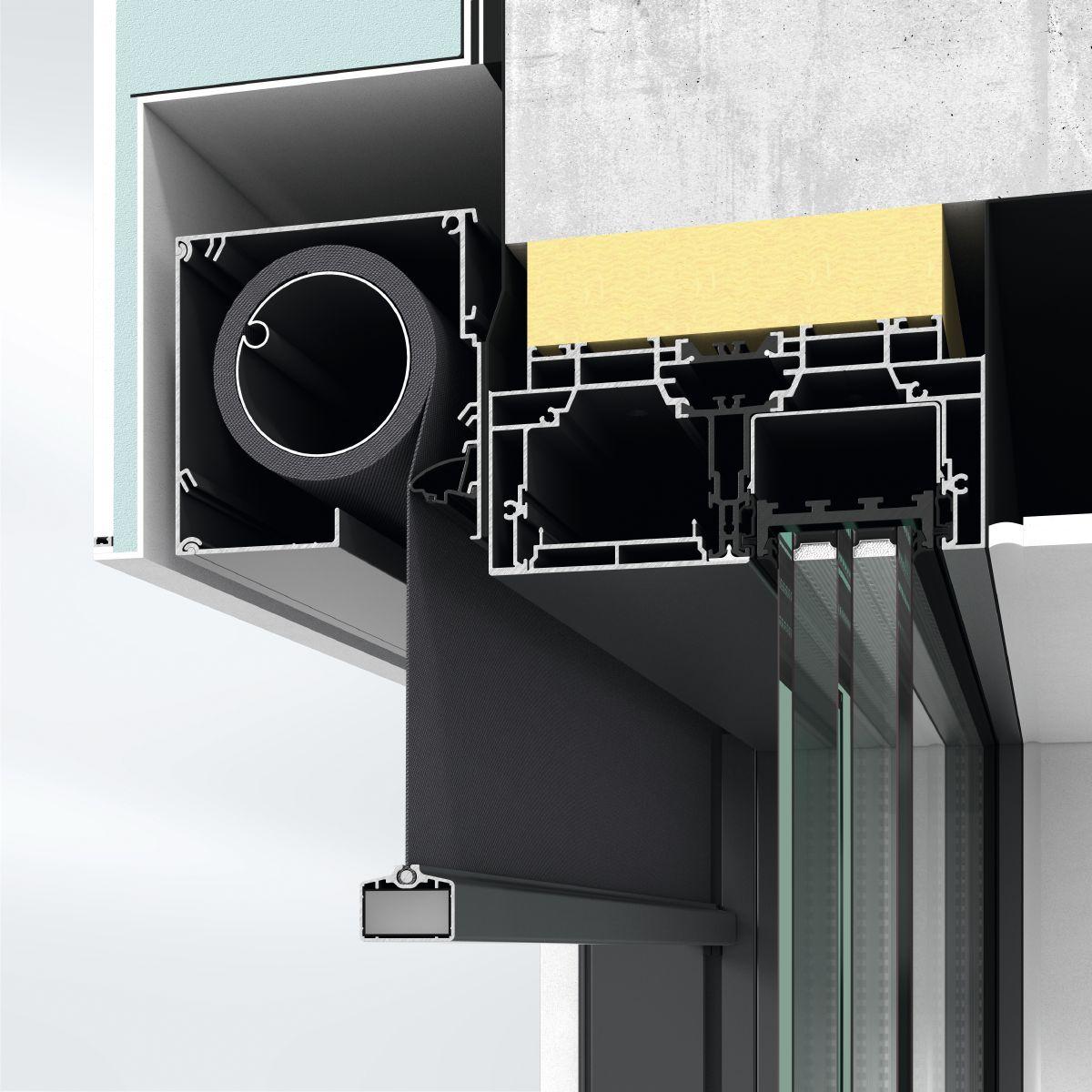

The sun shading blends in perfectly with the design of the sliding systems thanks to the minimal face widths of the guide tracks. Whether in the visible or plastered-in design option, the smooth fabric appearance and cube shape create a harmonious look for the building envelope. The wide range of fabric types and colour options allows the sun shading to be individually customised and contributes towards the architectural building design.

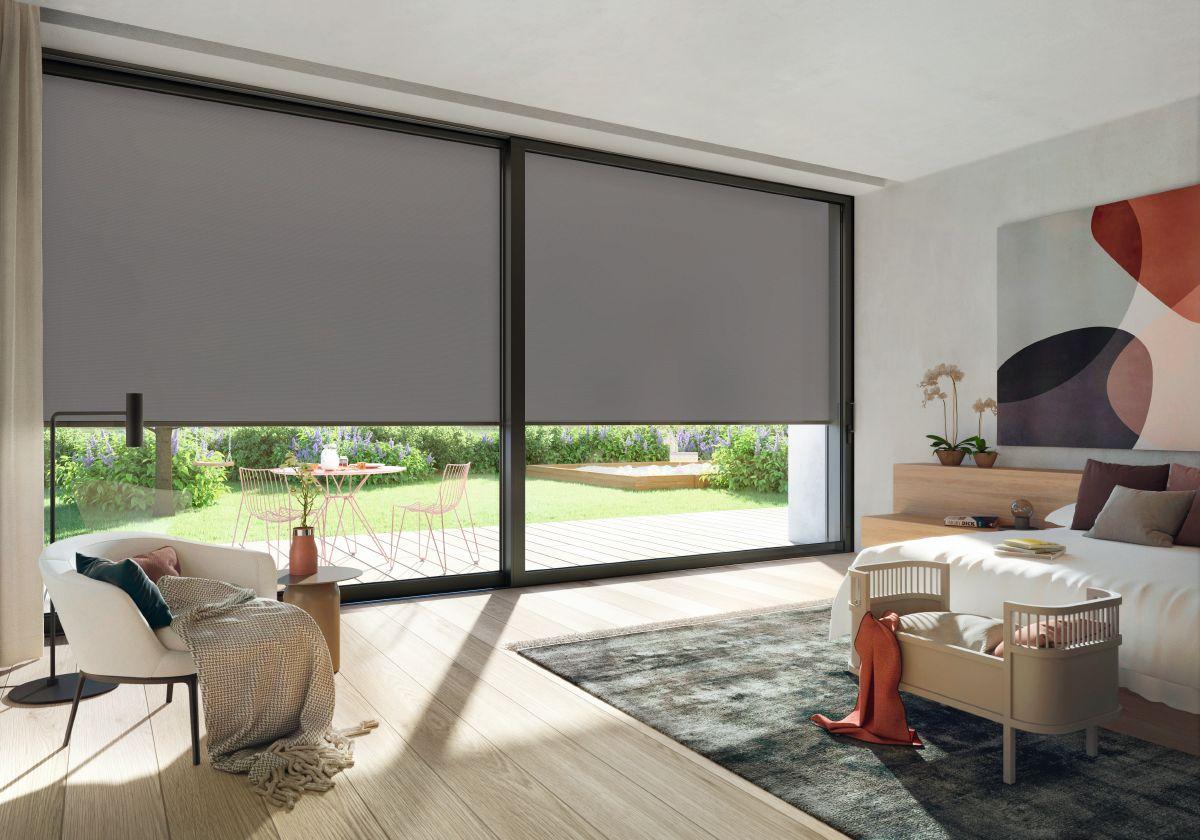

Thanks to the high level of transparency, the link to the outside world is retained for the user (depending on the chosen textile and fabric openness coefficient) even when the sun shading is fully closed. This applies just as equally to days with strong winds.

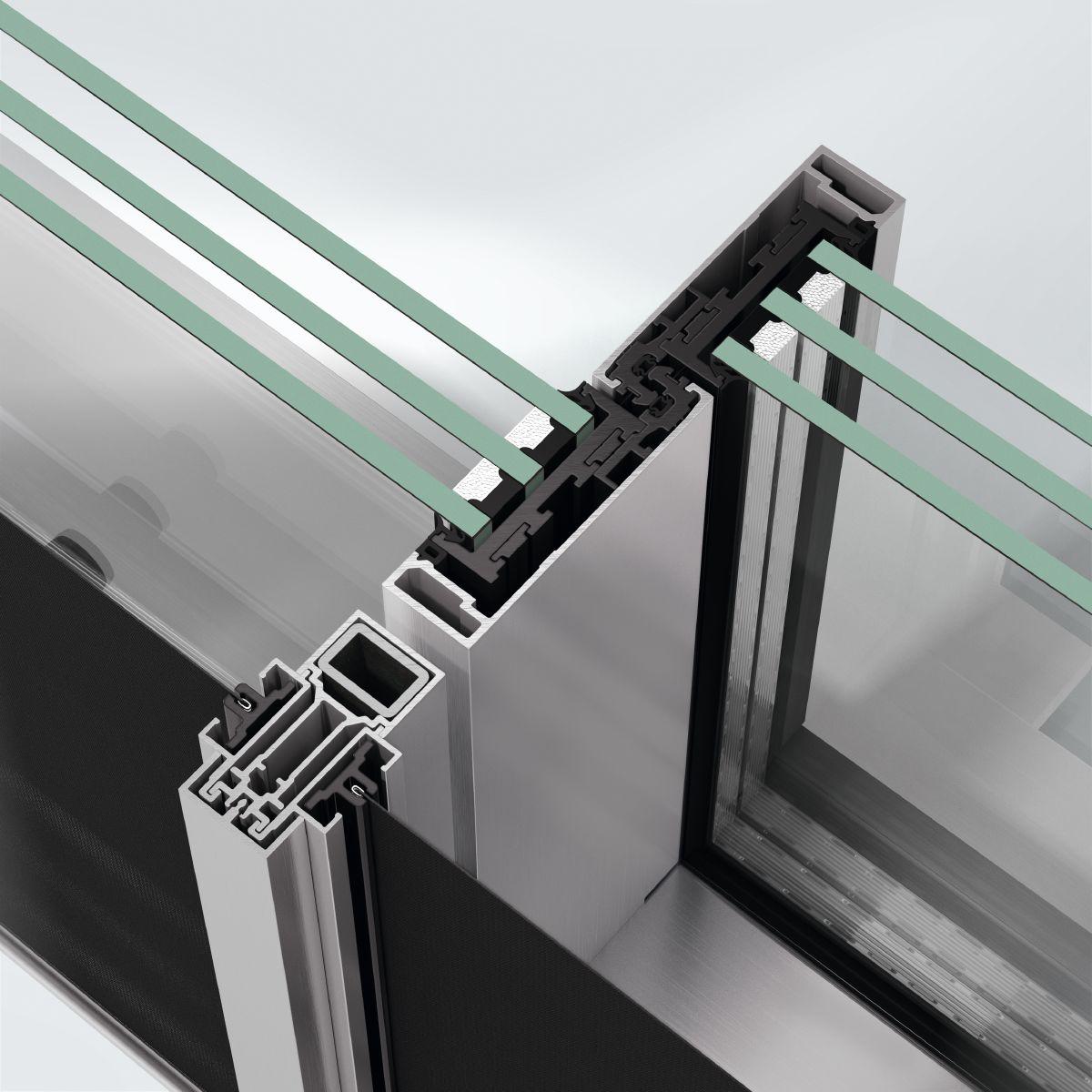

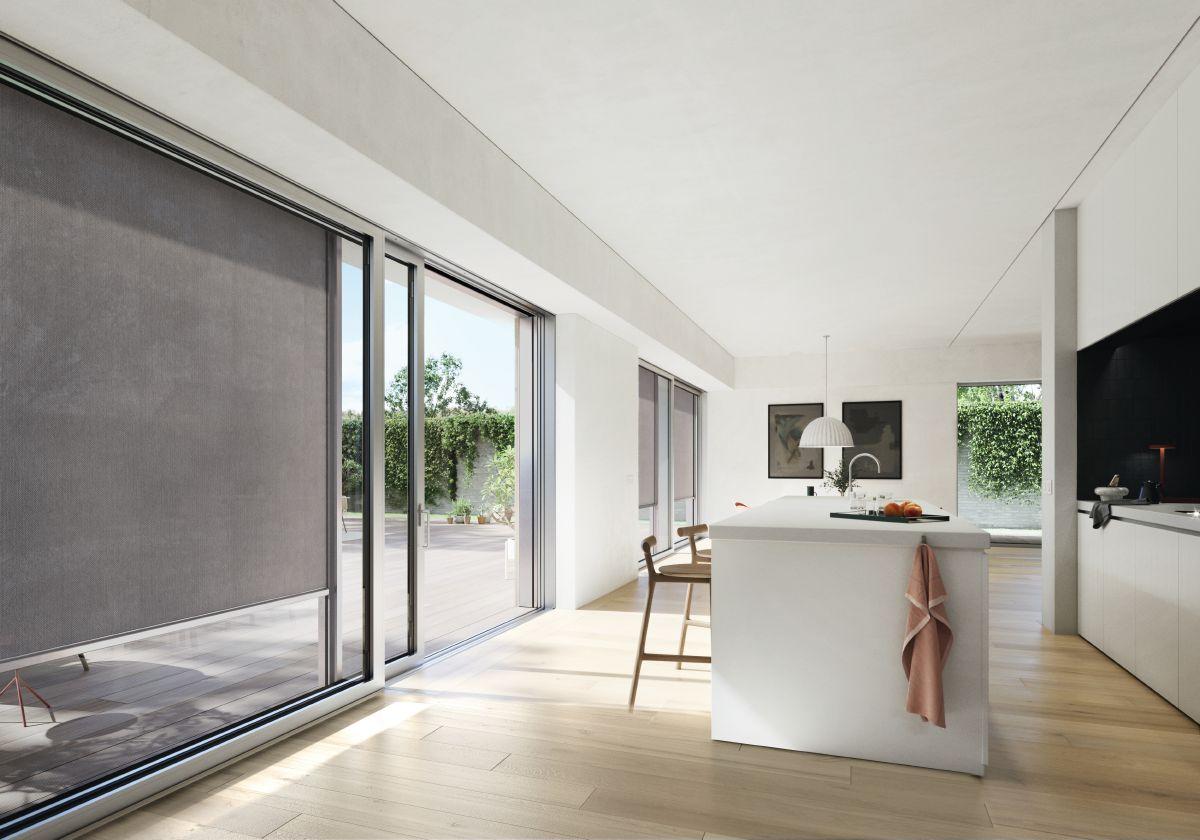

The zip guide enables full, attractive shading of sliding systems with a maximum area of 18 m². For large-scale sliding systems, an additional, slimline design double guide track makes multi-part sun shading units possible and allows individual blinds to be controlled separately.
Schüco ASE 67 PD, gedämmtes Aluminium Panorama Design System
mit umlaufend 177 mm bzw. 267 mm Rahmenbautiefe für max. Transparenz und größtmöglichen Lichteinfall
Konstruktionsmerkmale:
Der Systembaukasten besteht aus 2 unterschiedlichen Blendrahmenprofilen (57 mm und 90 mm Blendrahmenhöhe). Das System ist mit Laufrollenprofilen ausgestattet und wird mit Hilfe von PA-Stegen thermisch getrennt.
Eine Höhenverstellung des Blendrahmens dient zum Ausgleich von Baukörpertoleranzen.
Blendrahmenkombination 90/90:
Die Blendrahmenkombination 90/90 besteht aus einem umlaufend 90 mm Blendrahmen wodurch die Flügelprofile nicht sichtbar sind (Full-PD-Optik). Die Verriegelung des Systems kann sowohl im Mittelpunkt als auch im seitlichen Blendrahmen erfolgen.
Blendrahmenkombination 57/57:
Die Blendrahmenkombination 57/57 besteht aus einem umlaufend 57 mm Blendrahmen, wodurch 31 mm der Flügelprofile sichtbar sind und das System im unteren Bereich mit einer niveaugleichen Schwelle ausgestattet ist (Non-PD-Optik). Die Verriegelung des Systems kann sowohl im Mittelpunkt als auch im seitlichen Blendrahmen erfolgen.
Blendrahmenkombination 57/90:
Die Blendrahmenkombination 57/90 besteht aus einem 57 mm Blendrahmen im unteren und seitlichen Bereich und einem 90 mm Blendrahmen im oberen Bereich. Die Flügel sind in dieser Kombination im unteren Bereich mit 31 mm sichtbar und zusätzlich ist das System mit einer niveaugleichen Schwelle ausgestattet. Im seitlichen und oberen Bereich wird durch den Einsatz eines schmalen Flügelprofils eine Full-PD-Optik erzeugt. Die Verriegelung des Systems findet im Mittelpunkt statt.
Blendrahmenkombination 90/57:
Die Blendrahmenkombination 90/57 besteht aus einem 57 mm Blendrahmen im unteren und einem 90 mm Blendrahmen im seitlichen und oberen Bereich. Die Flügel sind in dieser Kombination im unteren Bereich mit 31 mm sichtbar (Non-PD-Optik). Das System ist mit einer niveaugleichen Schwelle ausgestattet. Im seitlichen und oberen Bereich sind keine Flügelprofile sichtbar (Full-PD-Optik). Die Verriegelung des Systems kann sowohl im Mittelpunkt als auch im seitlichen Blendrahmen stattfinden.
Blendrahmenkombination 57/57 light:
Die Blendrahmenkombination 57/57 light besteht aus einem umlaufend 57 mm Blendrahmen. Im unteren und oberen Bereich sind 31 mm des Flügelprofils sichtbar (Non-PD-Optik). Das System verfügt über eine niveaugleiche Schwelle. Im seitlichen Bereich sind keine Flügelprofile sichtbar (Full-PD-Optik). Die Verriegelung des Systems findet im Mittelpunkt statt.
InWall:
Bei der InWall-Variante lassen sich alle Schiebeflügel in eine vorgesehene Wandtasche schieben.
90°-Ecke:
Die 90°-Ecke ermöglicht die Integration von öffenbaren und festverglasten Ecken.
Blendrahmenbautiefen:
2-gleisig: 177 mm Bautiefe
3-gleisig: 267 mm Bautiefe
InWall 1-gleisig: 130 mm Bautiefe
InWall 2-gleisig: 220 mm Bautiefe
Ansichtsbreiten:
Blendrahmen: 0 mm da im Baukörper integriert
Flügelrahmen:
Blendrahmenkombination 90/90: 0 mm Ansichtsbreite
Blendrahmenkombination 57/57: 31 mm Ansichtsbreite
Blendrahmenkombination 57/90: 0 mm (seitlich und oben) und 31 mm (unten)
Blendrahmenkombination 90/57: 0 mm (seitlich und oben) und 31 mm (unten)
Blendrahmenkombination 57/57 light: 0 mm (seitlich) und 31 mm (unten und oben)
Verhakung: 31 mm
Stulp: 86 mm
Öffnungstypen:
2A, 2A/1, 2B, 2B 90°-Ecke (innen und außen),
2C, 2C 90°-Ecke (außen),
2D, 2D/1, 2D/1 90°-Ecke (innen und außen),
2E, 3E, 3E/1, 3F, 3F 90°-Ecke (innen und außen),
1A InWall, 1C 90°-Ecke InWall (innen und außen),
1D InWall, 1D 90°-Ecke InWall (innen und außen),
2E/1 InWall, 2F InWall, 2F 90°-Ecke InWall (innen und außen)
Niveaugleiche Schwelle:
Blendrahmenkombinationen 57/57, 57/90, 90/57 und 57/57 light
Handhaben:
Griff mit Verriegelung, Griff mit abschließbarer Verriegelung, Griff außen, flügelhohe Griffleiste, Knauf zur Mittelpunktverriegelung, abschließbarer Knauf zur Mittelpunktverriegelung
Flügelgewichte: bis 400 kg
max. Flügelgrößen (BxH): bis max. 3.200 x 3.500 mm
Glasstärken: 36 – 49 mm
Prüfwerte:
Wärmedämmung nach DIN EN ISO 10077-2: ab Uw = 1,0 W/(m²K)*
Windlastwiderstand nach DIN EN 12210: bis Klasse C3
Luftdurchlässigkeit nach DIN EN 12207: bis Klasse 4
Schlagregendichtigkeit nach DIN EN 12208: bis Klasse 7A/9A
Einbruchhemmung nach DIN v ENV 1627: bis RC2
Dauerfunktion nach DIN EN 12400: bis Klasse 3
*Berechnungsbasis: Typ 2A/1, BxH 3.000 x 2.500 mm, Glas 0,5 W/(m²K), Psi 0,034
